XGN□-12型固定式金属封闭开关设备是西安高压电器研究所开发和研制的高压成套开关设备。所用主要一次元件均属重新设计，与目前重要使用的手车式开关柜和GG-1（A）F型开关柜相比具有较高的绝缘水平和防护等级，内部不采用任何形式的相间和相对地隔板及绝缘气体；二次回路不采用而次插头（即不管设备在何种状态下，保护和控制回路是始终贯通的）；产品采用3-31kV单母线，单母线带旁路系统中作为接受和分配电能的高压成套设备。本产品符"五防"要求。产品各项指标符合GB3906《3-35kV交流金属封闭开关》IEC398技术标准。

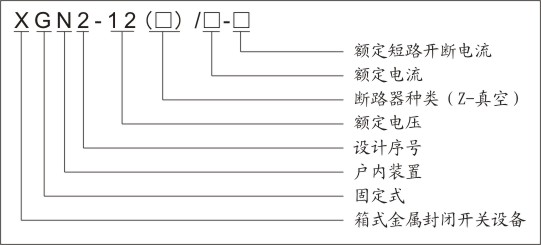

型号含义
技术参数
|
序
号 |
名称
|
单
位 |
技术参数
|
|||
|
XGN2-12(Z)
|
||||||
|
1
|
额定电压
|
kV
|
12
|
|||
|
2
|
额定电流
|
A
|
5-3150
|
|||
|
3
|
主母线额定电流
|
A
|
630,1000
|
1000,2000
|
2500,3150
|
|
|
4
|
额定短路开断电流
|
kA
|
20
|
31.5
|
40
|
|
|
5
|
额定短时耐受电流
|
kA
|
20
|
31.5
|
40
|
|
|
6
|
额定峰值耐受电流
|
kA
|
50
|
80
|
100
|
|
|
7
|
额定短路关合电流
|
kA
|
50
|
80
|
100
|
|
|
8
|
额定短路持续时间
|
s
|
4
|
|||
|
9
|
防护等级
|
|
IP2X
|
|||
|
10
|
母线系统
|
|
单母线、单母线带旁路、双母线
|
|||
|
11
|
操作方式
|
|
电磁式、弹簧储能式
|
|||
|
12
|
外形尺寸（宽×深×高）
|
mm
|
1100×1200×2650
|
1200×1300×2650
|
||
