臭氧系统结构组成
大型臭氧发生系统一般由气源，臭氧发生器, 电源系统，冷却水系统，PLC控制系统，臭氧投加及尾气破坏系统组成，此外，还有大量的辅助设备如测量系统，阀门及管道等，如下图所示：
高效放电管

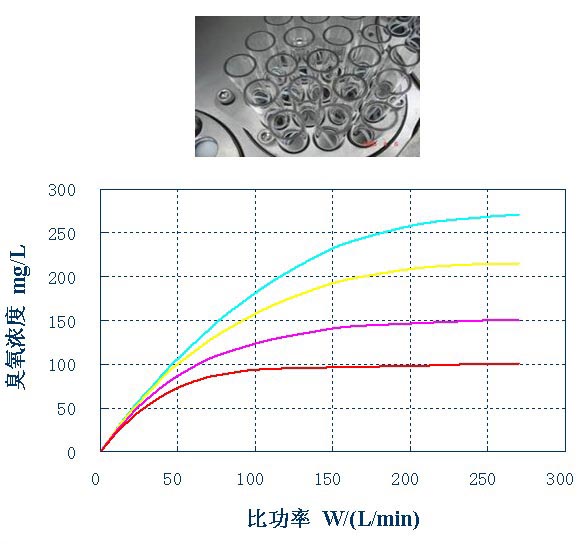

臭氧系统的核心技术和设备是发生器中的放电管，直接影响设备的运行效率和可靠性。新大陆NLO系列臭氧发生系统采用多项具有自主知识产权专利技术的微间隙介质阻挡放电设计，不仅使运行的效率大大提高，而且增加了系统连续运行的安全可靠性。臭氧系统的技术参数，如最高臭氧浓度是270mg/l, 额定臭氧浓度150mg/l, 单位臭氧耗电量是8.5kwh，已经达到国际同类产品的先进水平。
由于采用微间隙放电技术, 使系统运行电压降低为4 kV, 远低于玻璃管绝缘介质的耐压水平，有效地避免了介质击穿短路故障的发生, 提高了运行可靠性。此外, 由于采用高频放电技术，提高了臭氧发生器的工作效率并且使发生器的尺寸显著减小。
臭氧发生器放电单元所采用的模块化设计方法, 使设备的安装, 检修和维护工作更加容易; 设备全部采用高质量的耐臭氧材料如不锈钢SS316L, 聚四氟乙烯（PTFE) 制造, 保证系统长期运行的可靠性。在正常气源质量的条件下，臭氧发生器放电单元连续运行的免维护时间可以长达5年。
高频高压电源
与传统的臭氧发生器中频 (<1kHz) 电源不同，新大陆臭氧系统采用高频电源技术。结合微放电间隙设计，可以有效提高臭氧生成效率, 减小发生器的体积和占地空间。系统采用高效逆变电源, 保证臭氧系统长期运行的可靠性。高频逆变电源输出经升压系统输出正弦波高压, 经高压电缆与发生器放电室相连。在高频高压的作用下，放电间隙产生冷态等离子体放电生成臭氧。
PLC控制系统
臭氧系统的控制可以通过PLC控制柜上的人机界面手动实现, 也可以通过以太网与工厂的控制中心联网实施远程监控。手动模式下，根据运行要求输入臭氧产量，系统会自动调整运行参数如气体流量，气体压力和功率使系统输出的臭氧产量和浓度达到设定要求；系统也可以设定为完全自动控制的运行模式, 即根据水厂处理水量、水中臭氧浓度或尾气臭氧浓度, 在保证发生器出口臭氧浓度不变的条件下自动调整臭氧产量来满足臭氧添加量的要求。系统主要运行参数可以在人机界面或控制中心实时读取。此外, 控制系统会监控异常的运行状态, 适时发出报警信号或紧急停机。
氮气投加
采用纯氧作为气源的臭氧系统通过加入少量氮气可以提高系统运行稳定性，有效降低电极表面的腐蚀，从而提高放电管的运行寿命。氮气投加系统需要采用高质量的空气净化干燥设备。空气中的油，灰尘和水分不仅降低发生器的运行效率和臭氧浓度, 还会在电极表面形成硝酸影响放电效率, 降低臭氧发生器的性能。新大陆臭氧系统采用一流的空压机、过滤器及空气干燥器，可以有效保证进入臭氧发生器的空气质量，从而保证系统长期运行的可靠性。
冷却水系统
现代臭氧发生器的效率与传统产品相比已经明显提高, 但运行中仍然有部分热量在放电间隙中转变成热量，如果这部分热量得不到有效的散失，臭氧发生器放电间隙的温度就会持续升高超过设计温度。高温不利于臭氧的产生，而且会加速臭氧的分解, 导致臭氧浓度和产量下降。小型臭氧系统一般采用外循环直接冷却方式；而大型发生器多采用内循环水冷却的方式, 通过板式换热器与工厂提供的外循环冷却水进行热交换。采用内循环方式可以保证进入臭氧发生器的冷却水质量，不易在放电管外壁上结垢降低换热效率或发生管壁腐蚀导致管泄露的故障。当冷却水温度超过系统设计温度或水量不足时，系统会自动发出报警信号。板式换热器可以根据外循环冷却水的水质情况选用不锈钢SS304L或SS316L材质, 在没有特殊说明的情况下生产商会提供SS304L材质的换热器。
臭氧投加与尾气破坏系统
臭氧生成后通过不锈钢管道传输到接触池底部的陶瓷或钛板微孔曝气器，释放后形成微小气泡，与自来水或污水充分混合达到深度氧化效果。95%以上的臭氧会在接触池中被吸收利用, 少量剩余臭氧则通过尾气破坏系统分解成氧气排入环境大气中。破坏器一般采用高温加热（380℃）或加热催化（40℃）的方式分解臭氧。高温加热方式电能消耗量大，但运行可靠。加热催化方式具有较好的经济性，使用前应考虑尾气中是否含有使催化剂中毒的成分如氯、硫。采用加热催化方式的破坏器一般包括除雾器，加热器，催化剂床，风机和独立的电源控制柜。催化剂的质量决定了破坏器的性能和寿命。新大陆臭氧尾气破坏器采用优质进口臭氧催化剂，正常使用寿命可以达到5到10年, 分解后的臭氧浓度低于0.15ppm, 达到环境排放的标准要求。如果条件允许，臭氧尾气也可以不经过破坏器，直接利用以节约投资和运行费用。
配套设备与管道
新大陆臭氧系统一般选用国际或国内一流品牌的配套设备如臭氧仪表、流量计、换热器、阀门、传感器、水泵等来保证系统运行参数的可靠性。每一种辅助设备在出厂前都要经过严格测试以确保质量，辅助设备设有统一的编号，方便查询，登记, 安装及维护工作。与臭氧接触的管道及设备全部采用优质不锈钢SS316L材质，可以有效预防由于腐蚀造成的臭氧损失和管道泄露, 臭氧管道中的接口全部采用焊接或法兰连接, 密封材料采用聚四氟乙烯 (PTFE), 可以保证臭氧系统零泄露长期可靠运行。冷却水系统一般采用PE、不锈钢SS304L或SS316L管道连接。
气源的选择
臭氧系统可以根据用户的使用条件选用空气或氧气作为气源, 无论采用哪一种气源，使用者都应保证进入臭氧发生器的气体质量：露点一般小于零下60度，气体无尘无油。空气源一般由空气预处理设备产生；而氧气源则有三种方式，分别是现场制氧、液氧和管道氧气。新大陆空气源臭氧发生器的额定臭氧浓度是30mg/l，最高浓度50mg/l；氧气源发生系统的额定浓度为150mg/l，最高臭氧浓度可以达到270mg/l。用户可以根据臭氧浓度的要求选用合适的气源。臭氧设备的投资和运行费用会因气源的不同有较大差别；此外，现场制备空气和氧气设备的噪音问题也应给予充分考虑。
运行费用
臭氧系统的运行费用主要包括气源和臭氧发生器用电的费用，如果冷却水不能再利用，也要考虑在内。采用不同气源的臭氧发生器运行费用会有较大差别，下表列出了采用液氧、空气和现场制氧作为气源的臭氧发生系统运行费用比较。 表中计算运行费用时采用的参数：氧气价格是1.2元/m3, 电费是0.8元/kwh.
以自来水厂使用臭氧活性炭深度处理工艺为例，臭氧的添加量选取3mg/l, 则一台10kg/h的臭氧设备日处理水量为8万吨，若采用液氧气源，每天的运行费用约为4000元，合计每吨水利用臭氧的处理成本为人民币5分（未考虑设备折旧费用）。
出口臭氧浓度

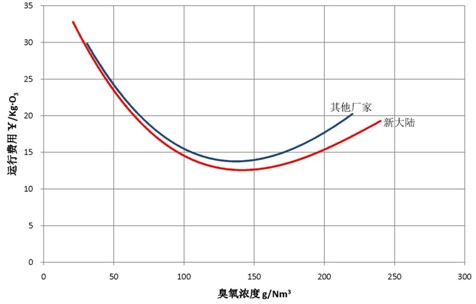

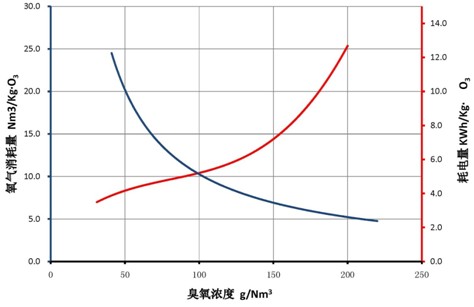

氧气源臭氧发生系统出口臭氧浓度可以在较大范围内调节如0到270mg/l，但系统长期运行时额定臭氧浓度的选取则需要考虑如何使运行费用最优化。以氧气源臭氧发生系统为例，运行费用一般包括氧气费和臭氧发生器用电费用，增加臭氧浓度可以减少氧气的消耗量，但臭氧浓度增加会使发生器生产每公斤臭氧的耗电量增加，新大陆氧气源臭氧发生系统最佳运行浓度一般在150mg/l 到160mg/l 之间，总的运行费用最低。如果以氧气价格1.2元/m3, 电费0.8元/kwh计算, 生产每公斤臭氧的氧气和电费成本大约是15元。NLO臭氧发生系统的额定臭氧浓度是150mg/l, 对应的臭氧产量是额定产量。当系统运行臭氧浓度小于150mg/l时，实际的臭氧产量会大于额定值，如臭氧浓度为100mg/l时，实际臭氧产量大约是额定值的1.2倍；相反，当系统运行臭氧浓度大于150mg/l时，实际的臭氧产量将达不到额定值。
臭氧添加量
合理的臭氧添加量可以根据使用条件和预期处理效果通过小试或中试确定，臭氧添加量过低会达不到处理效果; 过高不仅会造成投资的浪费，还有可能产生有毒的副产物如溴酸盐超标，对于不同的臭氧应用领域, 臭氧的添加量范围和反应时间有较大区别, 在下表中列出仅供参考:
新大陆NLO氧气源臭氧发生系统系列产品

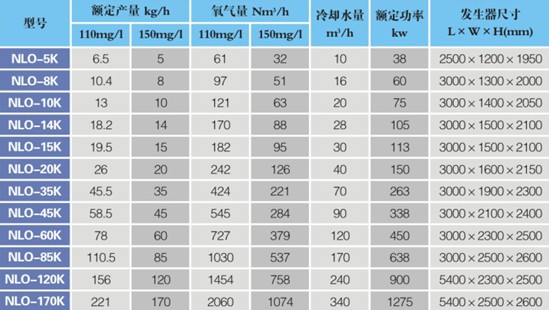

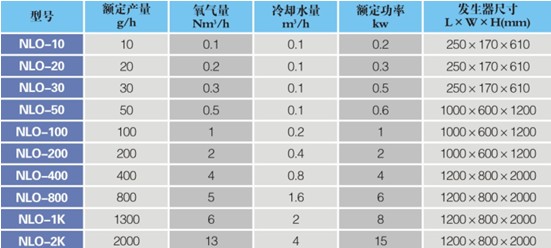

新大陆NLO氧气源臭氧发生系统技术参数
新大陆NLO-A空气源臭氧发生系统系列产品

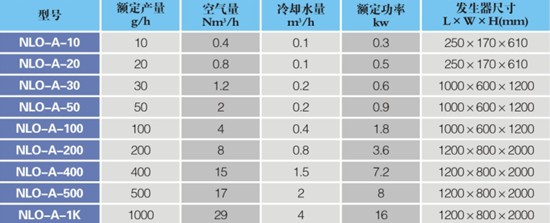

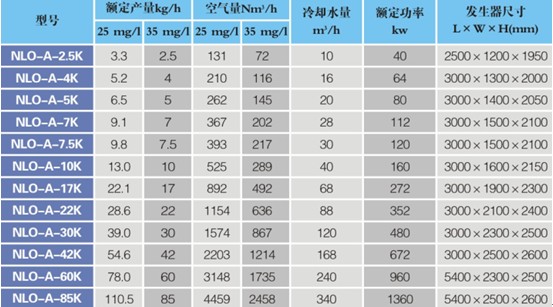

新大陆NLO-A空气源臭氧发生系统技术参数
新大陆NLO系列臭氧发生系统优势：
1、新大陆NLO臭氧发生系统专利的模块化集束式设计实现了从小型到大型化的快速组装生产，具有国内唯一的150kg超大型臭氧发生器全负荷测试平台，具有从 0.1kg/h到150kg/h臭氧发生器的生产经验和制造能力，可以满足不同应用领域的需求。
2、经过实际运行及专家现场认定，新大陆NLO氧气源臭氧发生系统的臭氧浓度可以在0 - 270 mg/l 的范围内调节，当臭氧浓度为150 mg/l时具有最低的运行成本，每公斤臭氧的耗电量为7.5度电，耗氧量7 Nm3，冷却水量1.6m3，达到并部份指标超过国际先进水平。

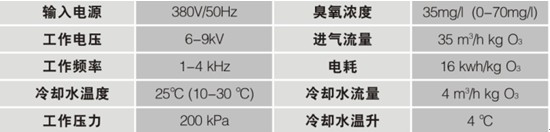

3、新大陆NLO空气源臭氧发生系统臭氧浓度可以在0 - 70 mg/l 的范围内调节，当臭氧浓度为35 mg/l时具有最低的运行成本，每公斤臭氧的耗电量为16度电，耗气量35Nm3，冷却水量4m3。
4、新大陆NLO臭氧发生系统采用国际先进的放电管设计方案，结合精密的机械加工工艺保证产品具有卓越的经济性和可靠性，产品性能参数达到国际同类产品的先进水平。
5、新大陆NLO臭氧发生系统采用先进的高频放电技术和高功率密度设计，臭氧发生系统具有较小的外形尺寸，有效节省大型工业臭氧发生系统的占地面积。
6、先进的工业控制系统保证新大陆NLO臭氧发生系统具有优良的自动化性能，系统数据采集和自动化控制可以通过控制中心实现。
7、新大陆NLO臭氧系统采用国内或国际一流的配套设备以提高系统可靠性，并且可以提供性能先进的臭氧辅助设备及技术，如臭氧尾气破坏器，臭氧浓度测量，臭氧曝气设备，臭氧高级氧化技术等。
8、新大陆雄厚的研发实力可以为用户提供全方位的技术解决方案，技术咨询，技术交流和委托试验。
臭氧浓度转换表
经常使用的臭氧浓度单位包括重量百分比浓度%wt，和质量体积百分比浓度mg/l（g/m3）, 当臭氧浓度较低时，如空气中的臭氧浓度，也会使用体积百万分之一ppm v.，由于臭氧浓度单位数量较多，使用时经常会有混淆的现象, 下表列出了氧气源和空气源的臭氧浓度转换表供参考。
应用领域
饮用水处理
1. 预臭氧可以增强沉淀效果避免有机物转变为氯仿
2. 对消除微污染物特别有效可以提高难去除有机物的生物可降解性
3. 利用臭氧活性炭工艺对饮用水进行深度净化处理
4. 改善饮用水的色度和气味
5. 作为氯的替代物用于饮用水消毒
市政污水，中水回用
1. 脱色
2. 去除异味
3. 杀灭细菌和病毒
工业废水
1. 提高有机物的生物可降解性
2. 生物预处理后的AOX和COD氧化
3. 脱色
4. 去除废水中的有毒成分
5. 去除卤化物
6. 印染废水的脱色
7. 去除洗涤排放的表面活性剂和洗涤剂
游泳池
1. 降低有机物成分
2. 消毒
3. 降低氯的使用剂量
4. 降低THM
化学制药工业
1. 化学过程中的氧化剂
2. 化妆品及制药行业的化学合成
3. 强COD氧化
4. 降解有毒成分
纸浆漂白
1. 在纸浆漂白过程中替代氯
2. 避免氯化物的环境排放
3. 提高纸的白度
造纸工业
1. 造纸废水的脱色
2. 降低COD
3. 降低表面活化剂的环境排放
食品和饮料
1. 食品和饮料的消毒
2. 包装材料和生产线的消毒
3. 淡水和海水养殖用水的消毒
4. 粮食储藏
5. 食品保鲜
半导体工业
1. 降低TOC
2. 冷水循环的净化
尾气排放
1. 去除工业尾气及城市污水厂排放的臭味
2. 去除NOx
过程用水
1. 避免水循环过程中形成生物垢膜
冷却水
1. 替代氯化物杀毒剂
2. 降低腐蚀速度
3. 减少卤化物的环境排放
4. 减少生物污垢
