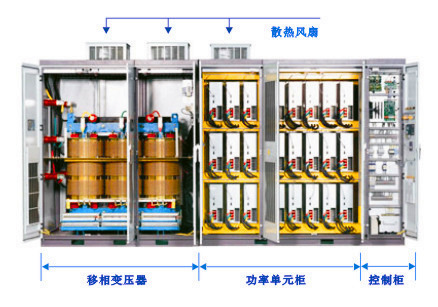

一、产品结构
1、隔离变压器：
副边多绕组输出，为功率单元提供独立的移相电源，可以大大改善网侧的电流波形，降低设备对电网的谐波干扰。
2、功率单元柜
a)控制器：实现空间矢量的 PWM 控制，与单元间光纤通讯，完全电气隔离。
b)工业计算机（可选单片机） : 参数设置、运行记录、故障保存及通讯等功能
c)内置 PLC ：负责系统的数字和模拟信号处理，满足不同应用场合的要求，如一台变频器控制多台电机等。
d)功率单元：功率单元模块化设计，可以互换，便于生产和维护。
e)触摸屏： 12 英寸真彩 LCD 显示，操作直观方便。
3、旁路柜
旁路柜开关可根据用户工况及要求选用隔离刀闸、真空接触器或两者的组合方式。变频器退出运行后，通过旁路柜将电机投入工频电网运行，保证生产的连续性。
一次回路有三中方式：无旁路柜、手动旁路柜、半自动旁路柜、自动旁路柜、带隔离刀闸的自动旁路柜，根据用户要求选用其中一种。
4、系统.变压器冷却风机：
采用德国 EBM 风机，风量大，寿命长。干式变压器专用冷却风机，前后各三台。
二、产品功能特性
NENGZHIXING系列高压大容量变频器是合康电气集团自主研发和生产的高压交流电机调速驱动装置。变频器采用先进的功率单元串联叠波技术、空间矢量控制的正弦波 PWM 调制方法，新颖的全中文操作界面和高性能 IGBT 功率器件，具有以下特性：
△高质量电流输入
• 输入侧隔离变压器二次线圈经过移相，为每个功率单元提供独立的电源，对 6 kV 而言相当于 30 脉冲（ 10 kV 为 54 脉冲， 3 kV 为 18 脉冲）不可控整流输入，消除了大部分由单个功率单元所引起的谐波电流，极大抑制了网侧谐波（尤其是低次谐波）的产生；
• 变频器引起的电网谐波电压和谐波含量满足 IEEE Std519-1992 和 GB/T14549-93 《电能质量公用电网谐波》对谐波含量的最严格要求，无需安装输入滤波器，并保护周边设备免受谐波干扰。正常调速范围内功率因数大于 0.95 ，无需功率因数补偿电容；
• 减少无功输入，降低供电容量。
△完美的输出性能
单元串联脉宽调制叠波输出， 3kV 系列每相 3 个单元， 6kV 系列每相 5 个单元， 10kV 系列每相 9 个单元，大大削弱了输出谐波含量，输出波形几近完美正弦波，与其它形式高压大容量变频器比较具有以下优点：
◇无需输出滤波装置
◇可以驱动普通高压电动机，而不会增加电机升温，降低电机容量
• ◇电机电缆无任何长度限制
• ◇保护电机绝缘不受 dv/dt 应力的损害
• ◇不会因为谐波力矩而降低设备使用寿命
△ 灵活的控制方式
• 本地控制：通过柜门按钮和触摸屏直接控制，为主要控制方式
• 远程 I/O 控制：通过变频器内置 PLC 的 I/O 接口，与远程开关量信号相连，实现远程控制
• 上位控制：隔离 RS485 接口，采用标准 MODBUS 通讯规约，可与 DCS 等上位系统连接，优化协调控制。
△ AVR电压自动调整功能
变频器根据电压反馈，自动调节输出电压，使其不受电网电压和负载变化的影响，保护电机免受因长期电压过高而导致的绝缘损伤或磁密过高而引起的铁芯过度发热。
△ PID功能
内置全数字 PID ，可根据用户要求进行闭环控制，实现恒压、恒流运行。 PID 参数在线可调。
△ 限流功能
当变频器输出电流超过设定值，变频器将自动限制电流输出，避免变频器在加减速过程中或因负载突然变化而引起的过流保护，最大限度减少停机次数。
△自诊断功能
NENGZHIXING 变频器具有完善的自的诊断能力，在线监控系统状态。故障发生时，变频器自动采取相应保护措施，并保存故障发生的时间、原因、故障点及故障时的运行参数，可帮助维护人员迅速找到故障原因，排除故障。
△瞬时停电跟踪功能
电网瞬时停电时，变频器控制电机处于发电状态，维持减速运转，若电网恢复正常，变频器立即回复至原运行状态。维持时间与负载大小及惯量有关，风机负载典型值为 5s 。
