软包电池自动贴膜机

      产品型号： SRTM-066

      产品信息：

      一：设备介绍

      本设备适用于软包锂电池自动贴电芯保护膜，能够适应不同宽度、厚度以及长度的电池自动贴膜。

      1.1 设备功能和原理介绍：

      该设备实现软包装锂电池自动包保护膜功能。

      整机采用机电气一体化系统，手动上料到转盘夹具上，机械手自动取料，自动备膜，自动包膜，自动下料到输出输送带。由输送带输出包好膜的电池。

      1.2 整机尺寸: 长*宽*高=1200mm*970mm*1450mm

      1.3 设备主要元器件：

      1)气动元件：SMC

      2)伺服马达：松下

      3)步进电机: 白山

      4)丝杆、滑轨：TBI

      5)PLC:松下

      6)触摸屏：松下

      7)真空表：SMC

      8)机架：铝合金，受力部件采用钢材焊接结构

      二：设备适应电池尺寸

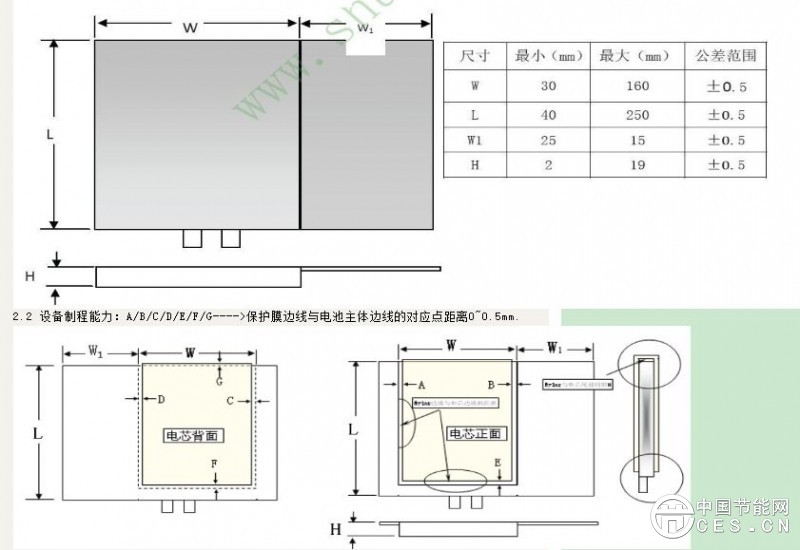

      2.1 电池来料尺寸规格(图示，含公差)

      三:设备技术参数

      3.1 设备产品的合格率：≥98%

      3.2 设备产能/速度：14-18个/分钟

      3.3 设备故障率(指由设备造成的故障)：≤5%(只由设备造成的故障)

      3.4 设备电气：AC220V±10%/2.2KW

      3.5 真空：压力为-84Kpa ～ -50Kpa

      3.6 压缩空气 ：压力为0.5 ～ 0.7Mpa
