TX型双层双罐活性碳及碳纤维有机废气净化装置

一、概述
本设备是以双层碳纤维吸附罐为主体的大风量废气净化回收装置。双层吸附罐属国内首创，它主要特点是克服单层吸附罐直径大，占地面积多的弱点。本设备具有结构新颖，布局紧凑，占地面积小，管理方便，操作安全，维修简单，回收效益高、能源消耗低，不产生二次污染等特点。使用本设备不仅净化废气取得社会效益，环境效益，而且回收资源得到明显的经济效益。
二、适用范围
本设备是具有净化废气、回收溶剂和脱臭的多功能废气净化装置，能适用于印刷、油墨、油漆、化工、制药、轻工、合成皮革加工、橡胶塑料工艺、显象管生产等各行业中产生的有机溶剂废气及恶臭废气的净化。
本设备适用于下列溶剂的吸附回收：
1、烃类：粗气油或石油醚。
2、氯化烃类：二氯化乙烷、三氯乙烷、二氯丙烷、四氯化碳。
3、芳香烃类：苯、甲苯、二甲苯。
4、酯类、醇类、酮类和二硫化碳等。
5、其他类有机废气。
三、主体结构及工作原理
本净化设备主要由吸附罐、冷凝器、分离器、贮液器、废气过滤器、通风机等组成，设备装有防爆泄压及炭层超温报警，喷水灭火等装置，设备流程图详见图1。净化设备采用炭纤维为吸附材料，利用多微孔及其表面积大的特性，依靠分子引力及毛细管作用使有机溶剂蒸汽和挥发性物质吸附于表面达到洁净空气的目的。废气由吸附罐中部进入罐体，然后分二路进入上、下二层吸附炭层，净化后的空气由上部和底部引出，汇合后由通风机排至大气。待炭纤维吸附饱和后，由吸附罐底部引入0.2×106MPa的蒸汽进行脱附，待罐内活性炭纤维温度达到解吸温度时(根据溶剂的沸点而定)，打开通往冷凝器阀门，使脱附罐的溶剂蒸汽与水蒸汽一起冷凝，经分离器分离后回收有机溶剂、废水则经曝气后处理排放，为连续使用净化系统应设置双罐或多罐以便轮流进行吸附和解吸。
经脱附后的活性炭或碳纤维湿度大，再经热风干燥器烘干、排湿、冷却后再投入正常使用。
本净化设备适用于<50℃的废气处理，当废气温度>50℃时，需进行空气冷却，冷却装置另行设计。分离底部引入98×103-196×103Pa的压缩空气经曝气后，废水直接排放。设备中安装防曝灭火装置，以防事故发生。净化系统运行设有自动控制和手工控制两种，供用户选择使用。

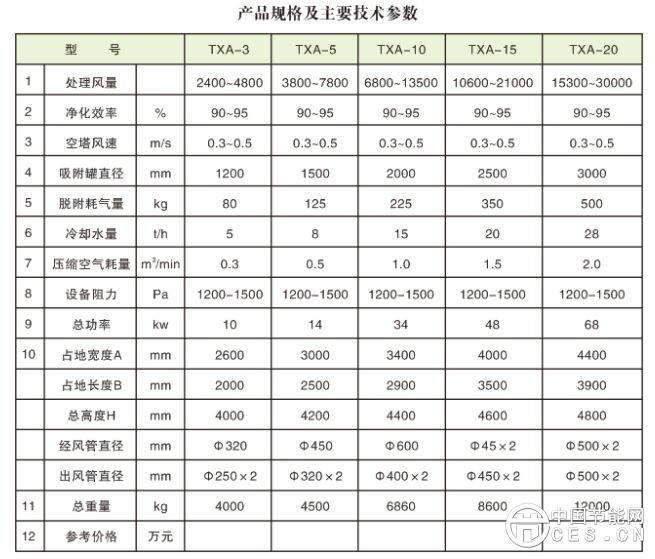

四、设计选用注意事项
1、设备的进口温度不得高于50℃，如高于该数值时，必须设置冷却系统，冷却系统另行设计制作。
2、通风机及消声器、减压阀、过滤器等由设计部门自行选择，必要时本厂可以帮助设计及代购。
3、设备的通风干燥系统可根据工艺要求确定是否选用。
4、选用多套吸附罐时，可公用一套冷凝器，分离器等系统。
本装置发货之日起一年内，工作性能低于出厂指标或纯属质量问题，本厂负责维修或调换，实行三包。
