新型脱硫废水处理的蒸发塔系统

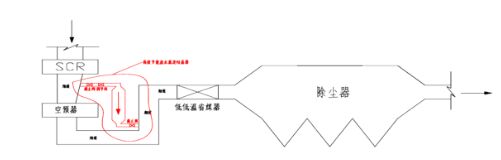

传统脱硫废水在烟道蒸发过程中会造成烟道的极易腐蚀，因此提出了脱硫废水旁路蒸发处理工艺。脱硫废水旁路蒸发处理工艺，将部分SCR出口的烟气，引入废水蒸发塔，利用烟气的余热将雾化后的废水蒸发，出口烟气进入除尘器，随后进入脱硫塔。其中，蒸发塔便是最重要的部分。
1.废水蒸发塔的结构及材质


  蒸发塔塔壁采用外层碳钢，内衬不锈钢（316L、304）或双相不锈钢（2205）的方式，可降低投资；外层碳钢主体厚度根据塔径和强度，一般为10~20mm；内衬层厚度一般为2~4mm。
2.废水蒸发塔的系统流程

  ①入口烟道：主烟道-旁路闸板-风机-流量检测-压力检测-温度检测-蒸发塔入口
  ②喷枪供水：废水旋流站-旋流澄清净化器-膜浓缩-储液罐-水泵-压力检测-流量调节-喷枪
  ③喷枪供气：气泵/压缩气管网-储气罐-压力调节-流量检测-喷枪
  蒸发塔工作时，储液罐和水泵保证喷枪在定量状态工作。锅炉负荷改变时，通过入口烟道的流量检测，调节闸板使入口烟气量稳定。在废水量少时，喷枪采用脉冲工作的方式，保证塔内蒸发状态的稳定。
