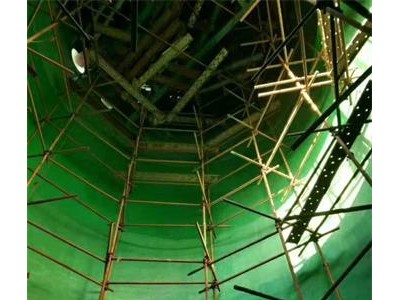

点击图片查看原图
1、被防护的金属壳体应具有足够的强度及刚性，以防止金属壳体运输、安装、施工等过程中，因变形而导致的内衬防腐层的破坏。
2、金属壳体结构必须满足施工作业的条件，必须具备能进行手工涂抹的条件。
3、施工前所需焊接（或铆接）的结构件（无论是内壁还是外壁）均应焊接（或铆接）完毕。如需施工后焊接的，应制定相应措施。所有外接管线法兰面均应敞开。设备应按设计要求完成检验并合格。
4、装有内件并在运行使用中需经常检修的设备，应具有安装、检修的条件。保证在安装及检修中，不损害内衬层。
5、金属壳体原则上应用焊接结构。如因特殊情况需采用铆接时，应采用沉头铆钉铆接。
6、金属壳体表面积端面应光洁、平整，无焊渣及毛刺等。表面焊接应光滑平整，凸出高度不应超过1mm，如超出或粗糙时，应用砂轮机打磨至满足要求止。
7、金属壳体必须经过严格的喷砂除锈。
8、设备的全部加工、焊接、试压试漏等，应在施工前完成。施工后严禁在壳体上动火焊接。
树脂类型:酚醛环氧系列乙烯基树脂
⊙产品特点:耐化学性、耐溶剂性、耐热性、抗渗透性良好
主要用途:烟烟气脱硫装置、各种化工设备等的村里主体
⊙使用温度:液态:≤160℃气态:≤180℃
O涂层厚度:2mm/二到三遍完成
⊙涂数方法:刮板、抹子涂抹。
质量指标:
项目技术指标
颜色半透明(或:淡绿色:施工时便于厚度控制，防止漏涂)
主材含量树脂含量大于大于等于60%,鳞片含量30%
比重1.4
涂敷用量实用值3.8kam
配比:(wt%)主剂:固化剂:促进剂剂100:1.5-4:0.15-0.4
间隔时间:4小时-30天
相对湿度:85%以下
操作条件:环境温度:5℃-32℃
基体要求;钢:喷砂处理;Sa2.5级,混混凝士:含水量低于6%
包装:铁桶装/净重25kg
保管方式:保管于阴凉干燥处,避免阳光直晒。
保质期限:25-30℃下三个月,25℃下六个月。
