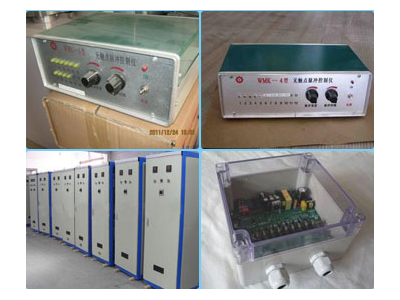

电气部分主要指脉冲控制仪系统，气路部分则包括压缩空气气源、储气罐、气动联件、气包、电磁脉冲阀、喷吹管等。很多用户往往只根据脉冲控制仪厂商提供的喷吹量设计清灰系统，但在现场实际使用后却达不到设计要求。这是因为整个系统是相关联的，不能单靠一个脉冲控制仪来保证清灰性能，而是要靠整个系统配比才能达到理想的效果。
实验表明，在相同的设定压力和脉冲宽度下，相同的脉冲控制仪在不同的清灰系统工作所达到的喷吹效果是不一样的。利用喷吹进行清灰的目的是为了在瞬间得到质量流量的压缩空气，如果气路部分设计配置不好的话容易造成喷吹流量不够或者出现堵塞现象，前者是气包容积不够或者气源供气不足造成的，后者则是因为在整个气路中某一部分成为管路的喉部并成为临界截面时，其质量流量被管路中给定的压力、温度及喉部面积
小所限定，无论气包压力如何提高都无法增大流量，也可能是由于脉冲控制仪选型不对或是喷吹管或喷吹出口设计不当造成的。
总之，如何设计清灰系统，脉冲控制仪的选型、气包大小、喷吹管开孔、喷吹管到花板距离及喷吹压力的设计选定都非常重要。
