一、产品概述：
FT60S-2X系列温湿度变送器配接瑞士罗卓尼克公司的HC2-S温湿度传感器，产品具有测量精度高、工作温度范围宽等特点，适合要求测量精度高而又经济的应用场合。
◇显示和变送精度为：±0.8%RH，±0.1℃（23±5℃，0…100%）
◇探头工作温度为-40...85℃
◇可通过按键在探头工作环境内任意设定测量范围变送输出
◇信号输出：可选0...5V、1...5V、0...10V、4...20mA输出，跳线更改，订货需指明
◇防护等级为IP50
二、技术指标：
|
测量范围 |
温度：-40...+85℃ (范围内可以任意设置测量范围) 湿度：0...100%RH |
|
测量精度 |
±0.8%RH，±0.1℃（@23±5℃，0...100%） |
|
电路工作环境 |
0...50℃ / 0...95%RH,无凝露 |
|
探头工作环境 |
温度：-40…+85℃；（可选-50…+200℃）湿度：0...100%RH |
|
模拟输出 |
可选0...20mA、4...20 mA，1...5V，0...5V，0...10V输出，订货需指明 |
|
液晶显示 |
温度℃、相对湿度%RH |
|
显示分辨力 |
默认0.1%RH、0.1℃ |
|
供电电压 |
220V或24VDC±4VDC,功耗250mA |
|
输出负载 |
电流输出负载＜500Ω，电压输出负载＞10000Ω， |

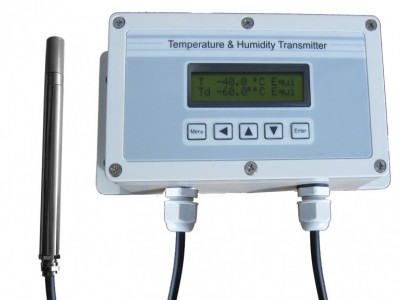

三、产品外观
仪表外形尺寸为198×90×60(mm)
四、测量显示
五、按键功能说明：
Menu功能键：进入参数设置或者退回到上一级菜单
▲增加键：在测量状态下启动参数浏览，在参数浏览状态下翻页查看设置好的参数值，在参数设置状态下翻页选择所要设置的参数或者增加参数值
▼减少键：在参数浏览状态下翻页查看设置好的参数值，在参数设置状态下翻页选择所要设置的参数或者减少参数值
◄移位键：在参数设置状态下移位辅助设置
Enter确认键： 确认进入菜单设置，在参数设置时确认保存所设置的参数值
