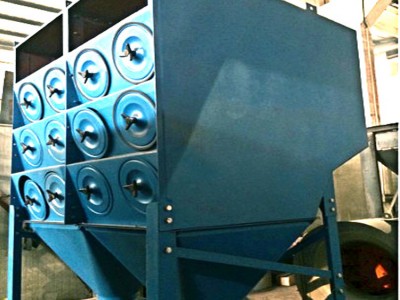

脉冲滤筒除尘器的结构是由进风管、排风管、箱体、灰斗、清灰装置、导流装置、气流分流分布板、滤筒及电控装置组成，类似气箱脉冲袋除尘结构。
滤筒在除尘器中的布置很重要，既可以垂直布置在箱体花板上，也可以倾斜布置在花板上，从清灰效果看，垂直布置较为合理。花板下部为过滤室，上部为气箱脉冲室（净气室）。在除尘器入口处装有气流分布板。
滤筒式除尘器特点：
1、滤筒采用进口聚酯纤维作为滤料，把一层亚微米级的超薄纤维粘附在一般滤料上，并且在该粘附层上纤维间的排列非常紧密，极小的筛孔可把大部分亚微米级的尘粒阻挡在滤料表面；
2、滤料折褶使用，可增大过滤面积，并使除尘器结构更为紧凑，体积小；
3、 滤筒高度小，安装方便，使用维修工作量小；
4、与同体积除尘器相比，过滤面积相对较大，过滤风速较小，阻力不大；
5、 单机除尘器清灰采用脉冲喷吹在线清灰方式。清灰过程由脉冲控制仪自动控制。除尘器内设置多个滤筒以增加其有效过滤面积，当某个（对）滤筒满足清灰设定要求时，即启动喷吹装置进行清灰，其他滤筒正常工作，这样既达到了清灰效果又不影响设备运行，使除尘器可连续运转；组合式除尘器清灰采用分室离线脉冲自动循环清灰。每个除尘室内设置多个滤筒以增加其有效过滤面积，当某个除尘室内滤筒满足清灰设定要求时，即启动喷吹装置进行清灰，其他除尘室正常工作，这样既保障了清灰效果又可使除尘器可连续运转；
6、 除尘效率高（一般可达99.6%以上），操作方便。
脉冲滤筒除尘器的适用范围：
滤筒除尘器特别适合以下场合：电石炉除尘，铁合金厂各种电炉除尘；钢铁厂烟气净化；燃煤锅炉及电厂小型锅炉除尘；垃圾焚烧炉除尘；冶炼厂的高温烟气除尘；铝厂烟气净化；水泥厂旋窑窑尾、窑头除尘；碳黑厂尾气除尘等，其应用领域以高温、较大烟气量为特色。
