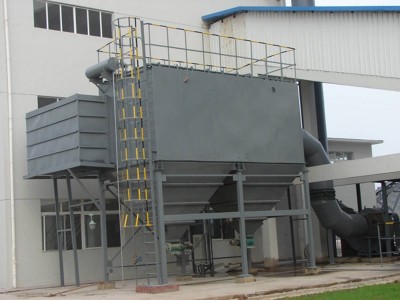

焦化厂DZW93型低压喷吹脉冲袋式除尘器

　　该低压脉冲除尘器，是在多年试验研究和吸取同类产品优点而设计的新型分室低压脉冲除尘器，经过在冀中焦化厂、耐火材料等厂多年应用，各项技术指标，均达到设计要求。DZW93型低压喷吹脉冲袋式除尘器具有清灰用压缩空间压力低，清除滤袋积尘效果好，使用寿命长，操作简单、维修方便、运行可靠等优点，深受用户欢迎。

　　DZW93型低压喷吹脉冲袋式除尘器结构特点：

　　结构工作原理如图所示：低压脉冲除尘器由进风口、过滤箱、出风口、净气箱、灰斗、排灰系统(减速装置、螺旋、排灰阀)、喷吹系统(贮气包、脉冲阀、电磁阀、引射器、控制仪)组成。

　　DZW93型低压喷吹脉冲袋式除尘器主要特点：

　　(1)净化箱分成若干隔室，每室一组滤袋，清灰方法是轮流集中向各室喷吹高压气体和引射器诱导的气体来清除滤袋上积尘，低压脉冲除尘器比传统脉冲除尘器节省一半脉冲阀和电磁阀，取消每条滤袋上口文氏管和喷吹管，检修方便省时;

　　(2)低压脉冲除尘器的脉冲阀采用低阻力脉冲阀、喷吹用压缩空气压力低，清灰效果好，使用寿命长;(3)低压脉冲除尘器箱体采用组合式板块结构，可以组合不同处理气体能力的各种规格除尘器，方便制作和运输;

　　(4)低压脉冲除尘器的排灰系统采用料封阀和回转格式阀组合复合式排灰阀，气密性好，运行可靠。

　　DZW93型低压喷吹脉冲袋式除尘器工作原理：

　　含尘气体由低压脉冲除尘器进风口并经分流板进入滤尘箱，通过滤袋各种效应将尘、气尘离、净化后的净气经引射器，由出风口排出，阻留在滤袋表面粉尘随时间延长不断增多滤袋阻力增大。为保证低压脉冲除尘器阻力在限定值内(1470-1770Pa)由控制仪表定时开启各室喷吹系统，轮流向各室吹定量压缩空气和引射器诱导数倍净化过的气体进入各室，将低压脉冲除尘器滤袋各灰清掉落入灰斗，粉尘再经螺旋输送到排灰阀排出机体。
