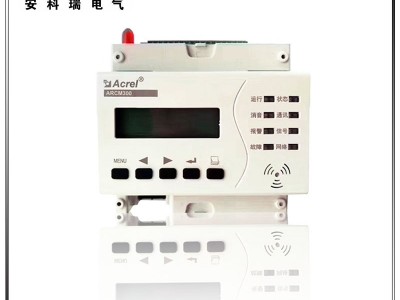

智慧用电在线监控装置
1 概述
智慧用电在线监控装置是针对 0.4kV 以下的 TT、TN 系统设计的智能电力装置，具有单、三相交流电测量、四象限电能计量、谐波分析、遥信输入、遥信输出功能，以及 RS485 通讯或 GPRS 无线通讯功能，通过对配电回路的剩余电流、导线温度等火灾危险参数实施监控和管理。
产品采用先进的微控制器技术，集成度高，体积小巧，安装方便，集智能化，数字化，网络化于一身，
是建筑监控装置预防监控、系统绝缘老化预估等的理想选择。同时将原有 RS485 通讯升级为 GPRS 无线通讯方式，极大解决了现场布线难的情况，提高工作效率。作为一种先进的智能化、数字化的采集元件，该智能装置已广泛应用于各种控制系统、SCADA 系统和能源管理系统中。
2 产品型号
3 技术参数
4 安装与接线
4.1外形及安装尺寸（单位 mm）
4.2安装方式
35mm导轨安装，可加固定端子进行固定。
4.3接线说明
5 指示灯定义及按键操作
5.1 测量项目及丝印说明
可同时监控剩余电流和温度,并根据剩余电流和温度的大小作出报警指令。并且当输入信号达到报警设置 时，发出声光报警。
5.2 指示灯定义
- ● 运行指示灯（绿色）：仪表处于正常运行时，指示灯闪烁，闪烁频率大约为一秒一次；
- ● 消音指示灯（绿色）：仪表处于消音状态时，指示灯亮；
- ● 报警指示灯（黄色）：仪表处于报警状态时，指示灯亮；
- ● 故障指示灯（黄色）：仪表处于故障时，故障指示灯常亮(故障为外部线路故障，而不是仪表本身的故障）；
- ● 状态指示灯（绿色）：长亮（已连接到服务器），闪烁（未连接服务器）；
- ● 通讯指示灯（绿色）：快闪（仪表内部通讯正常），慢闪（仪表内部通讯异常）；
- ● 信号指示灯（红色）：长亮（无线信号强，RSSI 值大于 15）闪烁（无线信号弱，RSSI 值小于 15）；
- ● 网络指示灯（红色）：闪烁（GPRS 模块工作正常）。
5.2 按键操作
可通过按键对仪表进行地址、参数设置，亦可通过按键来对仪表执行消音、自检和复位操作等。
6 仪表常见故障分析
- ● 若仪表运行指示灯不亮，请检查电源是否接好；
- ● 若仪表状态指示灯闪烁，请检查仪表是否配置好或SIM 是否插好；
- ● 若仪表通讯指示灯慢闪，直接送修；
- ● 若仪表网络指示灯长亮或熄灭，仪表GPRS 模块有问题，直接送修。
7 安装要求
- ● 此仪表应安装在现场无线信号良好的地方；
- ● 必须让具有资格的安装人员安装此仪表，并且安装之前要仔细阅读使用说明；
- ● 接线时按照使用说明中的接线方式接线，接线完成后要认真核对接线是否正确，以免通电后损坏探测 器、产生危险事故；
- ● 安装或拆除仪表时，请确认工作电源、待测母线及相关部分电源已切断以免发生触电，造成危险和人 员伤害；
- ● 接线、布线请按相关规范要求，以免发生短路、断路等事故，同时也方便日后的维护和检修；
- ● 仪表的正常运行依赖于正确的安装、设置和操作，安装之前请详细阅读安装、设置和操作的相关内容， 以保证仪表的正常运行。
