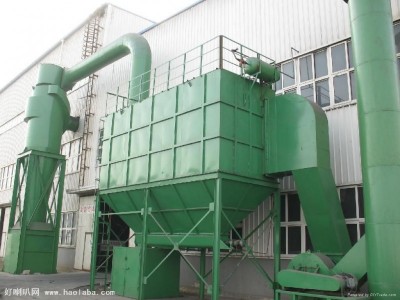

XMC型脉喷收尘器

 <b>脉喷收尘器</b>的装车现场

脉喷收尘器的结构：

箱体：上箱体、下箱体、净气室、多板孔、布袋、骨架。

喷吹系统：  主气管、喷吹管、脉冲阀、控制柜等

灰斗两种形式：一种为灰斗直接与卸灰阀链接，另一种为灰斗通过输送设备与卸灰阀链接。

脉喷收尘器 工作原理：



脉冲布袋除尘器当含尘气体由进风口进入除尘器，首先碰到进出风口中间的斜板及挡板，气流便转向流入灰斗，同时气流速度放慢，由于惯性作用，使气体中粗颗料粉尘直接流入灰斗，起预收尘的作用，进入灰斗汽流随后折而向上通过内部装有金属骨架的滤袋粉尘被捕集在滤袋的外表面，净化后的干净体进入滤袋室上部清洁室，汇集到出风口排出，含尘气体通过滤袋净化的过程中，随着时间的增加而积附在滤袋上的粉尘越来越多，增加滤袋阻力，致使处理风量逐渐减少，为正常工作，要控制阻力在规定范围内(140-170)毫米水柱，须对滤袋进行清灰，清灰时由脉冲控制仪控制各孔经文氏管喷射到各相应的滤袋内，滤袋瞬间急剧膨胀，使积附在滤袋表面的粉尘脱落，滤袋得到再次使用.清下粉尘落入灰斗，经排灰系统排出机体.由此使积附在滤袋上的粉尘周期地脉冲喷吹清灰，使净化气体正通过，保证除尘系统运行。
