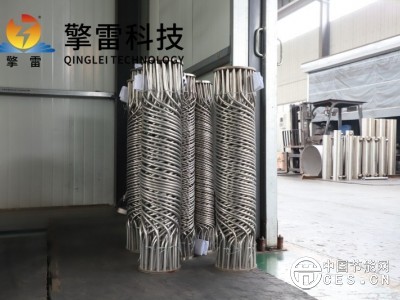

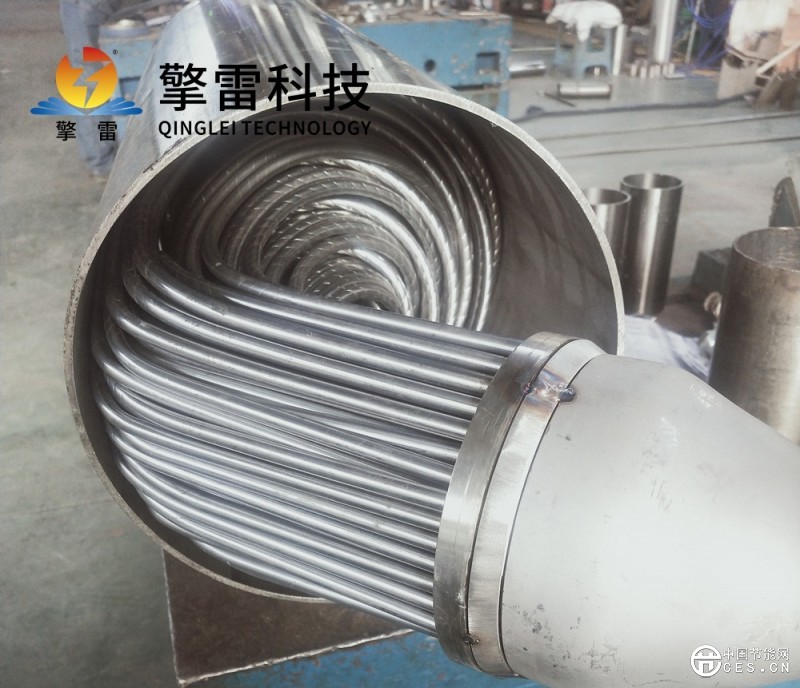

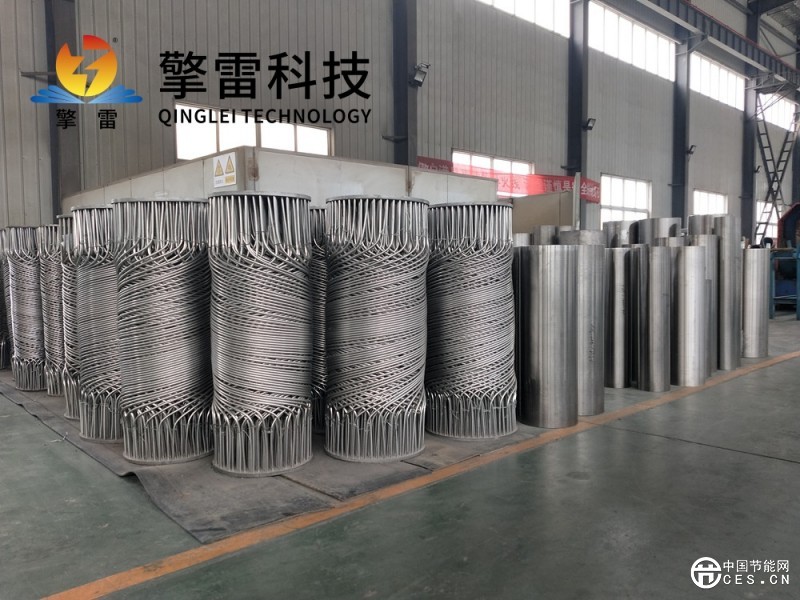

缠绕管式换热器机组是一种采用螺旋缠绕管束结构的高效换热设备，近年来在天然气液化、空气分离、低温制冷及精细化工等领域获得了广泛应用。其核心特征在于换热管以特定螺旋角缠绕于中心筒体外侧，形成多层同心圆柱状管束结构，这种独特的几何构型赋予了设备极高的紧凑性与传热效能。
核心技术优势
缠绕管式换热器机组最突出的优势在于极致的紧凑性。单位体积换热面积可达150–400 m²/m³，远超传统管壳式（50–150 m²/m³），在LNG液化装置中可将冷箱体积缩减60%以上，大幅降低低温绝热成本。其次，其耐温差与耐压能力优异，螺旋结构具有天然的弹性补偿特性，可承受管壳间巨大温差引起的热应力，适用于深冷（-160℃以下）至高温（400℃以上）的极端工况。
典型应用领域
在天然气液化（LNG）领域，缠绕管式换热器机组是混合制冷剂循环（MRC）的核心冷箱，负责将天然气逐级冷却至-162℃液化，单台处理能力可达500万吨/年规模。在空气分离装置中，它作为主换热器回收产品氧氮的冷量，实现进料空气的深度冷却，是现代大型空分（10万Nm³/h以上）的标志性设备。在乙烯裂解及合成氨等化工流程中，缠绕管式换热器用于多股进料预热、反应热回收及深冷分离环节，提升系统热集成度与能效水平。
设计制造与运行挑战
缠绕管式换热器机组的设计与制造门槛极高。换热管缠绕需精确控制张力、螺旋角与层间间隙，任何几何偏差均会导致流体分布不均与传热性能衰减，目前全球仅有少数制造商掌握大型化核心技术。
发展趋势与国产化进程
当前，缠绕管式换热器机组正朝着更大规模、更高参数与智能化方向发展。单台LNG冷箱的天然气处理能力持续突破，模块化设计便于现场组装与扩容。增材制造技术开始应用于复杂分配器的一体化成形，提升流场均匀性。在智能化层面，分布式温度与应变传感器嵌入管束，实现运行状态的实时监测与预测性维护。
作为高端换热装备的代表，缠绕管式换热器机组以其紧凑高效、多股流集成的独特优势，在深冷能源与大型化工领域持续推动着热交换技术的边界拓展。
