结构组成与工作原理

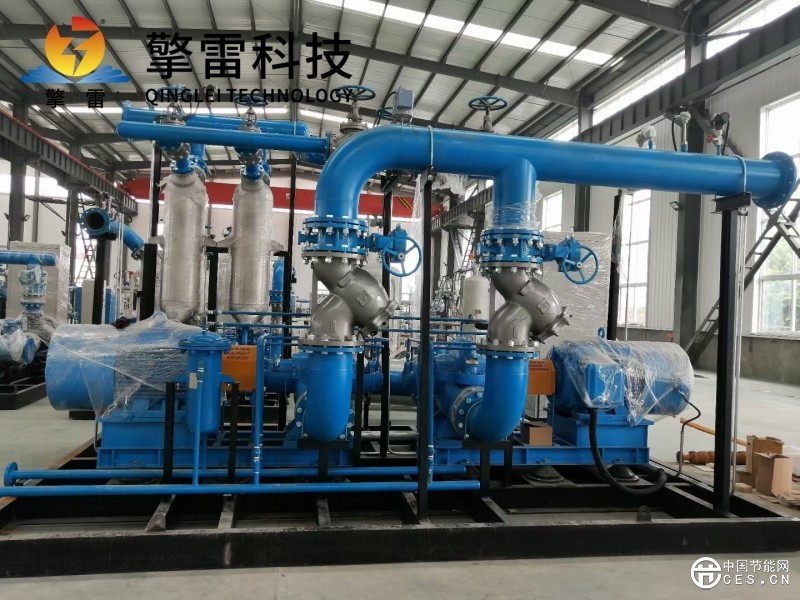

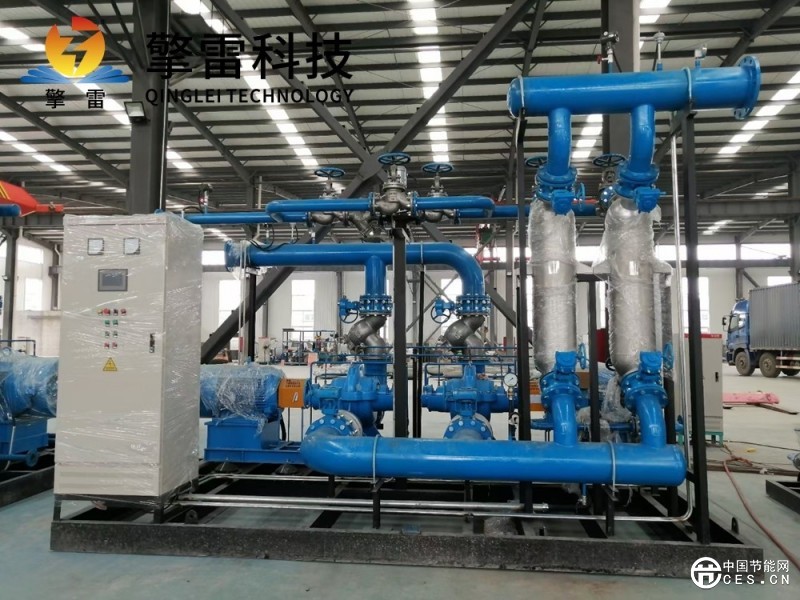

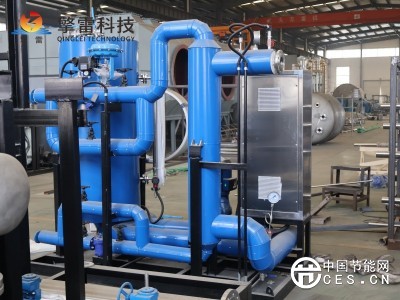

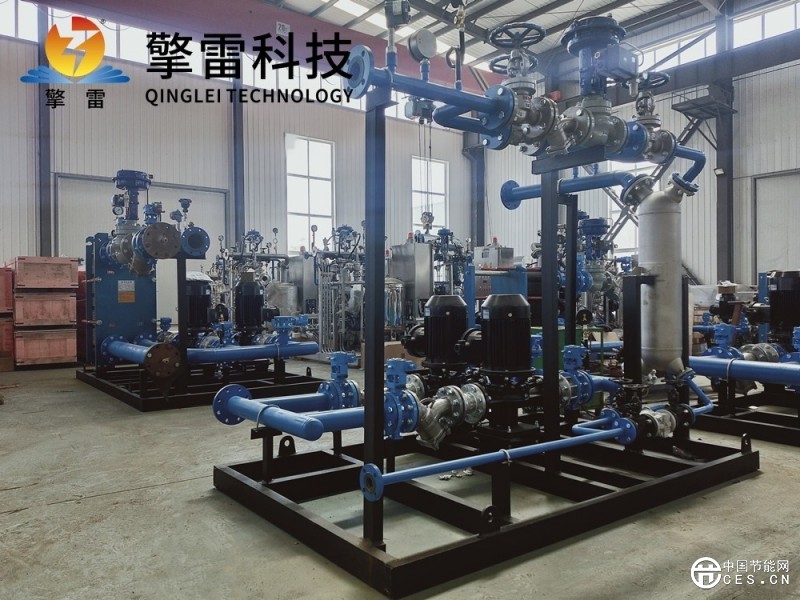

缠绕管换热器机组主要由承压壳体、中心支撑筒、多层螺旋缠绕管束、管程与壳程流体分配器、管板及进出口接管等部件构成。换热管通常选用外径6–12 mm的薄壁金属管或铝合金管，以精确计算的螺旋角度（通常为10°–30°）反向交错缠绕，相邻层间以金属垫条或丝网保持均匀间距。工作时，一种流体进入管内沿螺旋通道流动，另一种流体在壳程轴向流动，逆向或交叉穿过各层管束完成热交换。螺旋曲率诱导的二次流（迪恩涡）持续冲刷管壁边界层，显著强化管内对流换热；壳程流体在绕流过程中周期性改变流向，湍流程度远高于传统弓形折流板结构，整体传热系数可达常规管壳式换热器的2–4倍。
核心技术优势
极致的紧凑性是缠绕管换热器机组最突出的工程特征。单位体积换热面积可达150–400 m²/m³，远超传统管壳式（50–150 m²/m³），在大型天然气液化装置中可将冷箱体积缩减60%以上，大幅降低低温绝热成本与占地面积。
多股流集成是另一项革命性设计。单台机组可集成数十股不同温度、不同压力的流体同时换热，通过分层缠绕实现复杂温焓曲线的精确匹配，在天然气液化流程中替代多台传统换热器串联方案，简化管路连接，降低压降损失与冷量耗散，系统综合能效提升显著。
设计制造与运行挑战
维护管理与技术演进
运行中需重点关注振动疲劳与结垢问题。尽管缠绕结构固有频率较高，但在开停车及变负荷过程中仍需避免流体脉动引发的共振，可通过安装阻尼器与优化操作程序加以控制。低温工况下的结霜与杂质堵塞需定期反吹或化学清洗。当前技术演进方向包括：采用波纹管、微翅片管等强化传热元件进一步提升紧凑性；应用增材制造技术实现复杂分配器的一体化成形；嵌入分布式温度与应变传感器，构建数字孪生模型实现预测性维护；以及推进超大型化与模块化设计，满足全球能源基础设施扩张需求。
缠绕管换热器机组以其几何构型与传热科学的深度融合，持续推动着热交换技术向更高效、更紧凑、更可靠的方向演进，是高端能源装备自主创新的标志性成果。
