一、概述
水冷列管式换热器（又称管壳式水冷却器）是以水作为冷却介质、通过管束壁面实现热量交换的间壁式换热设备。作为工业冷却领域应用最广泛的换热器类型，它凭借结构坚固、适应性强、易于清洗等优势，在化工、电力、冶金、液压系统等众多行业占据主导地位。
二、核心结构与工作原理

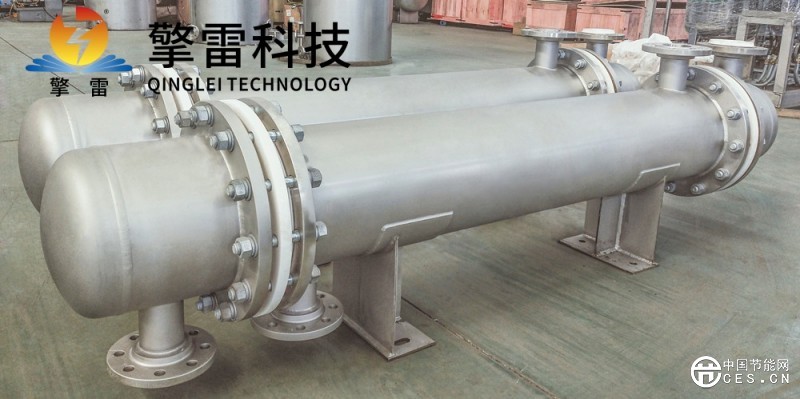

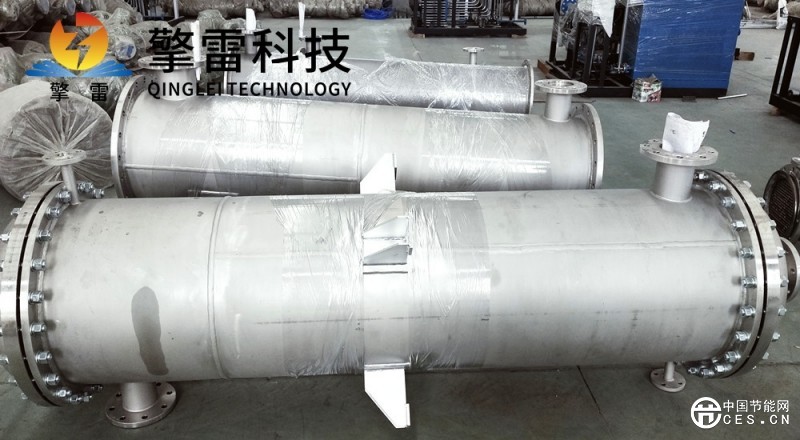

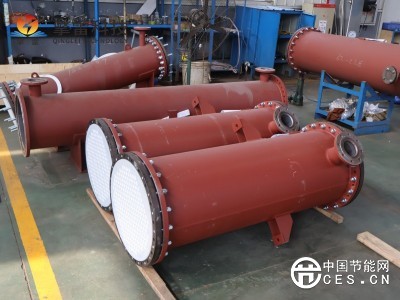

水冷列管式换热器由壳体、传热管束、管板、折流板、封头等部件构成。其工作原理为：高温工艺流体（如油、蒸汽或化工介质）在壳程（管外）流动，冷却水在管程（管内）流动，热量通过管壁从高温侧传递至低温侧，实现介质的降温或冷凝。
管束通常采用优质金属材料制造，常见规格为Φ19×2mm或Φ25×2.5mm的换热管，长度1.5-6m不等。材质选择直接影响设备性能与寿命：碳钢适用于无腐蚀性工况，不锈钢304/316L耐酸碱腐蚀，钛合金则用于海水等高腐蚀环境。
折流板是提高壳程传热效率的关键部件，它引导冷却水多次改变流向，呈螺旋形连续滚动流动，增强湍流程度，使壳程传热系数显著提升。
三、结构类型与选型要点
根据热应力补偿方式和结构特点，水冷列管式换热器主要分为三种类型：
固定管板式：管束两端与壳体刚性连接，结构简单、造价低，适用于壳程介质清洁、管壳温差不超过50℃的工况。
浮头式：管束一端可自由浮动，完全消除热应力，且管束可从壳体中抽出进行机械清洗，适用于温差大、壳程易结垢的工况，但结构复杂、造价较高。

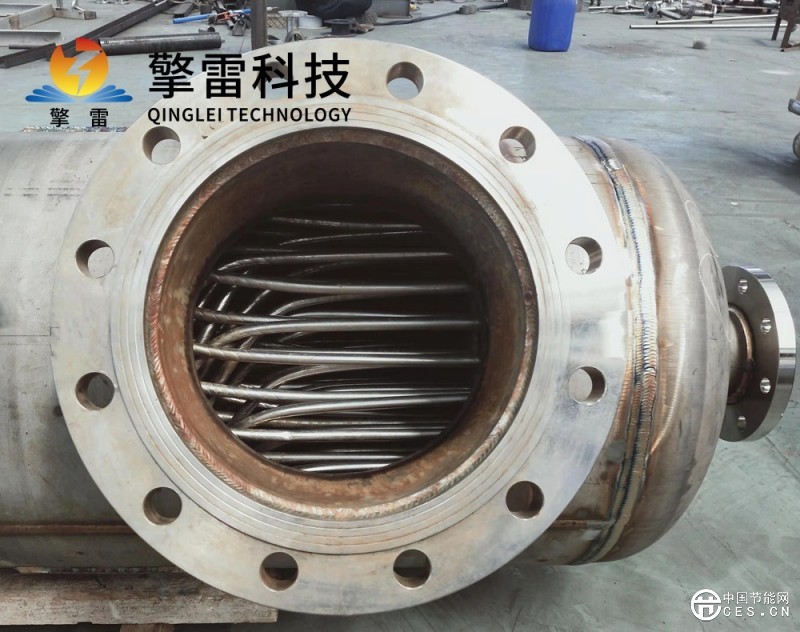

U型管式：换热管弯成U形，两端固定在同一管板上，管束可自由伸缩，耐高温高压，但管内清洗困难，适用于管程介质清洁的工况。
选型时需综合考量流体腐蚀性、操作温度与压力、结垢倾向、允许压降及维护便利性等因素。
四、维护保养与寿命管理
延长水冷列管式换热器使用寿命的核心在于“预防为主”。日常维护重点包括：定期清洗管束内壁水垢（化学清洗或高压水冲洗）、监测管壁腐蚀减薄情况、检查管板与换热管连接处的密封性。科学的保养可使设备寿命从常规3-5年延长至8-10年。
