一、概述
螺纹缠绕式换热器（又称螺旋缠绕管式换热器、螺旋螺纹管换热器）是一种在结构上实现根本性突破的新型管壳式换热设备。其核心特征在于：传热管采用表面轧制螺纹的换热管，以特定的螺旋角度多层反向缠绕于中心芯筒外侧，形成三维立体的传热网络。
二、核心结构与工作原理

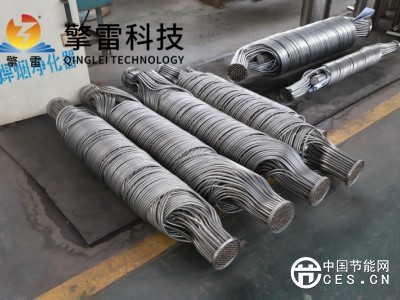

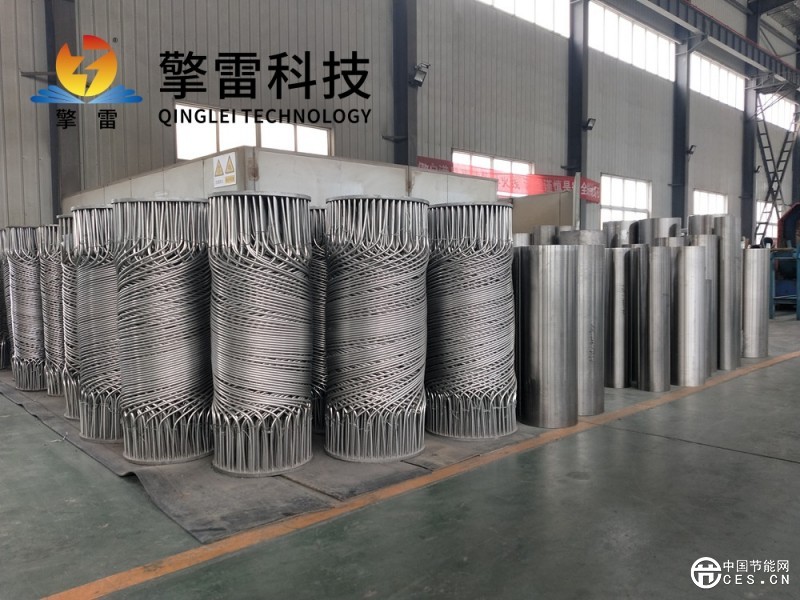

螺纹缠绕式换热器的换热管束由多根相同长度的螺纹管以相同半径圆周螺旋缠绕成换热管束层，相邻两层采用相反方向缠绕。这种设计带来三重效应：
其一，管程长度显著延长。在同等壳体长度下，螺旋缠绕管的实际长度可达壳体长度的3—6倍，有效增加了换热面积。
其二，双重湍流强化传热。螺纹管表面的螺旋纹路在管内诱导流体产生离心力驱动的二次环流，破坏层流边界层；同时，反向螺旋缠绕结构对壳程流体产生导流和扰流作用，其功能相当于传统换热器中的折流板。
其三，弹性管束应力自补偿。螺旋结构可有效吸收热胀冷缩产生的应力，完全消除换热管与管板之间的拉脱力。
三、核心技术优势
极高的传热效率是螺纹缠绕式换热器最突出的特点。特定工况下，特别是在汽-液换热场景中，综合传热系数最高可达14000 W/(m²·℃)，约为传统管壳式换热器的3—7倍。
结构紧凑、体积小巧使其工程价值显著。同等换热能力下，设备体积仅为传统管壳式的1/10—1/5，重量减轻30%—60%。这一特性使其可以不用安装基础，直接与管道连接，特别适用于空间受限的安装场景。
四、应用领域与选型要点
螺纹缠绕式换热器主要适用于汽-液换热工况，典型应用包括：蒸馏回流系统、精馏系统、CIP清洗系统、高温瞬时灭菌系统、尾气余热回收系统以及民用暖通系统等。在深冷系统中，其弹性管束结构可有效补偿低温工况下的热应力破坏。
五、结语
螺纹缠绕式换热器凭借其高效、紧凑、耐用、低噪的四大特性，正在逐步替代传统管壳式与板式换热器，成为汽-液换热场景下的优选方案。虽然其制造成本略高于常规设备，但全生命周期内的综合经济效益显著优于传统产品。
