一、概述
管壳式缠绕换热器（又称缠绕管式换热器、螺纹管缠绕式换热器）是一种在传统管壳式结构基础上实现根本性突破的新型高效换热设备。其核心特征在于：换热管采用螺纹管或波纹管，以特定螺旋角度和螺距反向缠绕于中心芯筒外侧，形成多层三维立体传热网络。该设备基于CFD计算流体力学技术、FEM微分有限元技术及OWEN湍流抖振频率准则等现代设计方法开发，在石油化工、制药、食品饮料、暖通空调及LNG液化等领域已获得普遍应用。
二、核心结构与设计创新

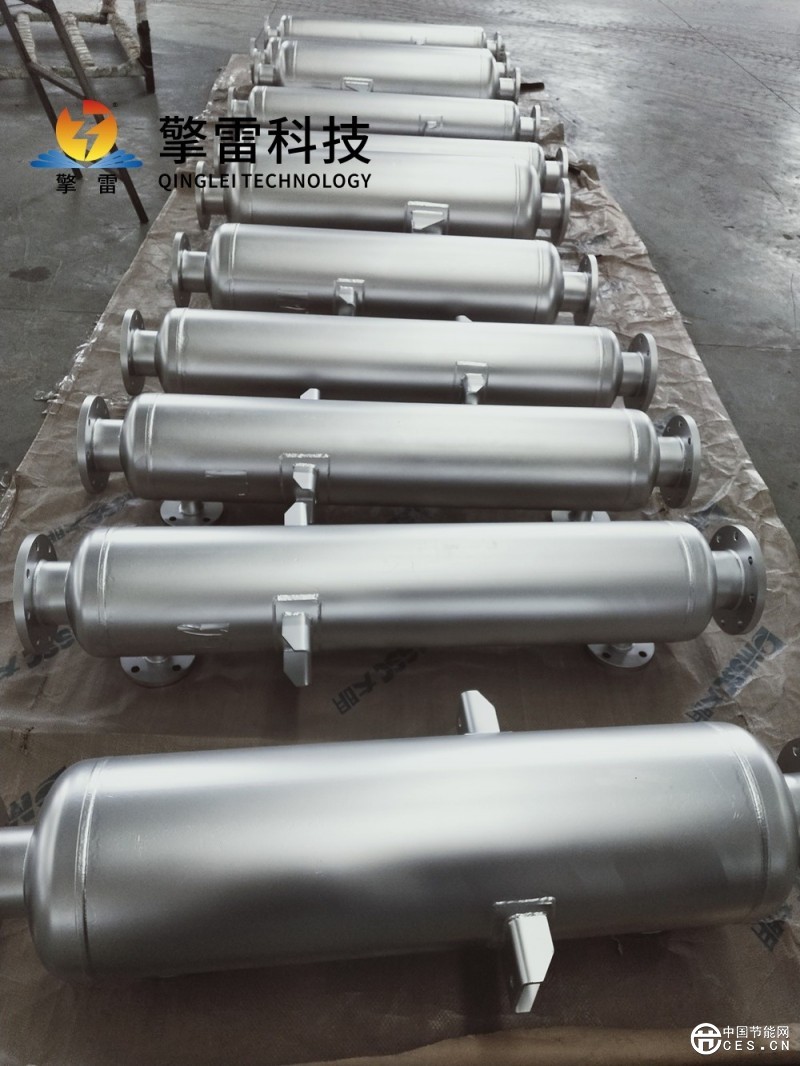

管壳式缠绕换热器由壳体、螺旋缠绕管束、管板、封头等部件构成。其结构设计的核心创新体现在以下三个方面：

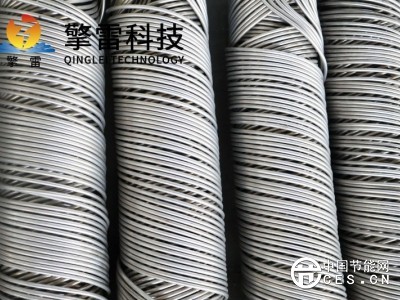

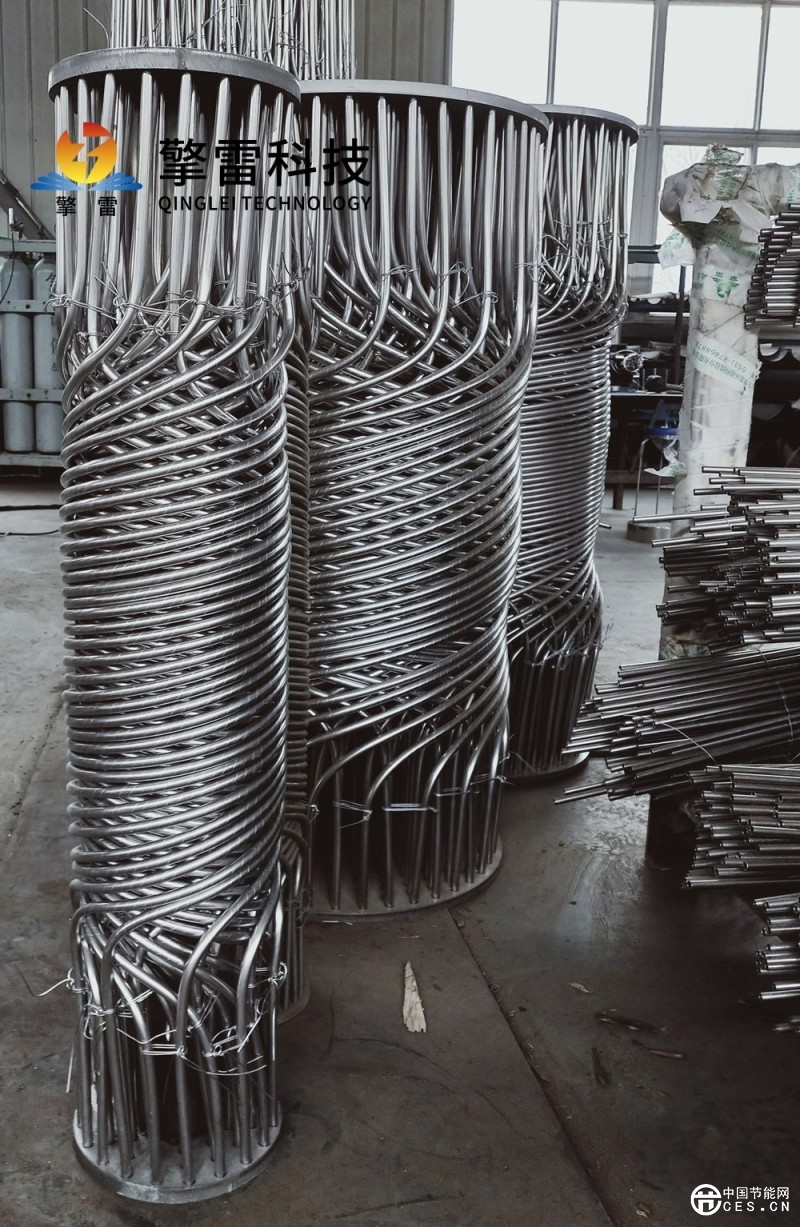

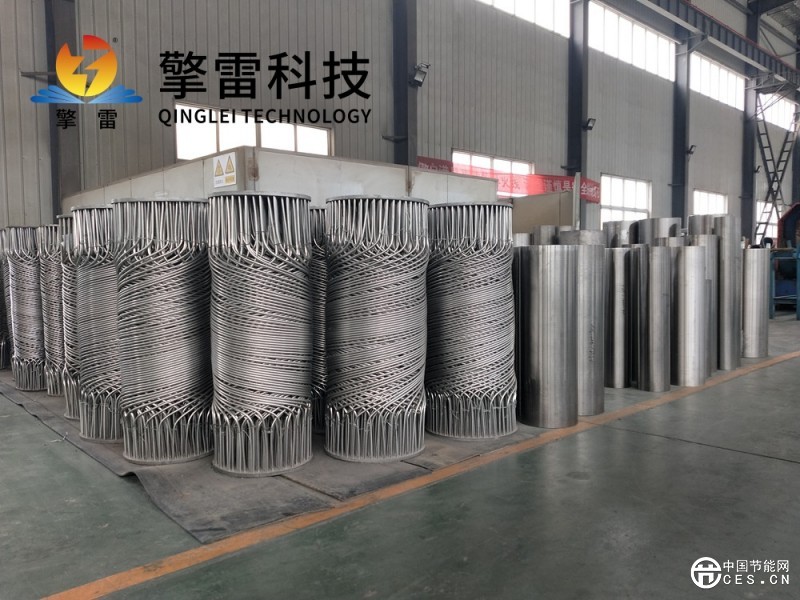

螺旋缠绕管束是设备的心脏。多根相同长度的螺纹管以3°—20°的螺旋角按相同半径圆周螺旋缠绕成换热管束层，相邻两层采用相反方向缠绕。这种设计带来双重效应：一方面，在同等壳体长度下，螺旋缠绕管的实际长度可达壳体长度的4—6倍，显著增加换热面积；另一方面，反向螺旋结构对壳程流体产生导流和扰流作用，其功能相当于传统换热器中的折流板。
三、核心技术优势
极高的传热效率是管壳式缠绕换热器最突出的特点。特定工况下，特别是在汽-液换热场景中，综合传热系数最高可达13600—14000 W/(m²·℃)，约为传统管壳式换热器的3—7倍。热回收效率可达96%以上，端面换热温差可低至2℃。
结构紧凑、体积小巧使其工程价值显著。同等换热能力下，设备体积仅为传统管壳式的1/10—1/5，重量减轻30%—60%，基建成本可降低70%。这一特性使其可以不用安装基础，直接与管道连接，特别适用于空间受限的安装场景。
自清洁与抗结垢性能保障了长期经济性。螺旋流道中流体呈高速湍流状态，杂质沉积几率小、结垢倾向低。螺旋形变具有清除污垢和杂质的作用，一旦结垢可通过化学处理加反冲洗方法进行清洗。实验研究表明，在壳程流体体积流量相同的情况下，螺纹缠绕管式换热器的壳程
