TSCGO型动态无功补偿装置由控制器、晶闸管阀体、放电电阻、电容器、电抗器、保护元件组成。控制器实时跟踪测量负荷的功率因数、无功电流，与预先设定的给定值进行比较，动态控制投切不同组数的电容器，以保证功率因数始终满足设定要求。控制器确保晶闸管过零触发，使得投切电容器无冲击、无涌流、无过渡过程。既动态快速跟踪负荷变化，又克服了传统无功补偿器对电容器所产生的危害。
二、 应用场所
汽车、轮船、不锈钢行业的点焊机群负荷
塑料行业的注塑机负荷
港口码头的龙门吊负荷
冶金行业的冲击性负荷
现代建筑行业的电梯负荷
半导体行业的精密晶体制造
三、 性能参数
投切方式：晶闸管投切
单柜容量范围60kvar-300kvar(可多套并用)
系统响应时间 ≤20ms
高稳定性
额定电压和频率：
UN=230V，400V，50HZ
最大允许工作电压
1.0×Un 永久
1.1×Un 每天8小时
防护：IP30
温度限制：
户内环境温度 -30℃— +40℃
噪音：
1m的距离额定工作情况下≤60db
功耗：
电容器≤0.25w/kvar
带电抗器≤5w/kvar
冷却：
强制风冷
四、 主要功能
可集中补偿，也可就地补偿；

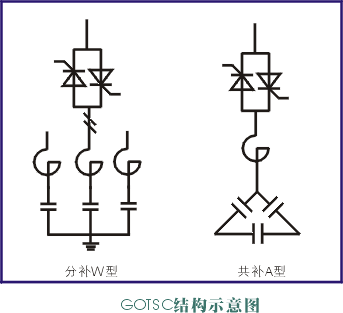

实行三相补偿或分相动态补偿，A型适用于对称负载，W型适用于不对称负载；
实时跟踪，动态补偿无功功率，实现无冲击、无涌流、无过渡过程投切；
抑制电压闪变和波动；
降低网损，提高变压器带载容量；

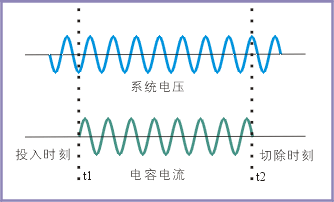

实现电流过零投切，最大限度延长电容寿命；
多级补偿一次到位，补偿后功率因素大于0.9；
微机控制，智能优化投切，实现无人值守。

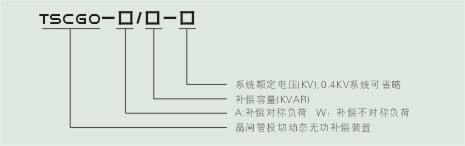

五、 型号说明
