▼概述
快速晶闸管，适用于高中频逆变、脉；中调制，高速开关等自动控制系统，中频和高频电源装置使用于热处理，冶炼、焊接等方面。本元件具有开通速度快、开关时间短、开关损耗小、承受电流上升率和电压上升率能力强等优点。
快速晶闸管是可以在 400Hz以上频率工作的晶闸管。主要用于较高频率的整流、斩波、逆变和变频电路。
快速晶闸管是一个PNPN四层三端器件，其符号与普通晶闸管一样，它不仅要有良好的静态特性，尤其要有良好的动态特性。
快速晶闸管采取的特殊措施，在一定程度上降低了静态特性（如升高了通态压降），故限制了它直接工作于更高频率的大功率电子设备。
▼型号说明
▼符号

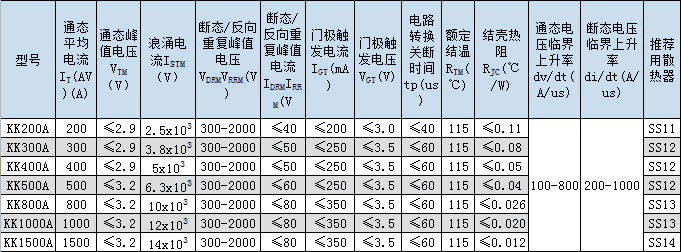

▼主要技术参数
符合JB/T5838 JB/T8950标准
