AS600系列起重专用变频器是上海辛格林纳新时达电机有限公司为工业起重机领域设计的，如：岸边集装箱桥式起重机、集装箱龙门吊、门座式起重机、梁式起重机等。产品采用了先进的矢量控制技术和转矩控制技术，不仅具有与国际高端变频器同样优异的控制性能，同时还结合起重机械行业的应用特点，进一步强化了产品的可靠性和环境的适应性以及客户化的设计，能够更好地满足各种传动应用的需求。
技术特点：
高启动转矩、高负载能力；
同步、异步电机均支持；
完善、安全、可靠的抱闸逻辑；
快速、超群、高适应动态响应；
平滑、无冲击的速度追踪启动；
支持Profibus-DP、MODBUS通讯；
完善、安全、可靠的电机变频器保护功能；
具有主从控制功能；
具有弱磁恒功率功能；
具有转矩记忆功能；
具有两套电机参数、运行曲线切换功能；
具有速度/转矩静态/动态切换功能；
具有瞬停不停功能
技术规范：
|
电 源 输 入 |
输入电压 |
380V~460V（-15%～+10%），三相电源 |
|
输入频率 |
45~65Hz |
|
|
允许电压变动 |
电压不平衡度<3% |
|
|
电流谐波 |
30kW及以上功率等级内置直流电抗器，电流谐波<40%(满载) 30kW以下功率等级外置直流电抗器（选配） |
|
|
瞬时电跌落 |
三相AC380V~460V电源时，输入电压<AC300V时，15ms后欠压保护 |
|
电 源 输 出 |
电压 |
0VAC～输入电压 |
|
输出频率 |
V/F控制：0.00～300.00Hz 矢量控制：0.00～120.00Hz |
|
|
过载等级 |
运行稳定40℃，重载：150%，60S 超重载：150%，60S 200%，2S |
|
|
效率(满载) |
≥0.94 |
|
|
输出频率精度 |
±0.01%（数字指令-10～+45℃） ±0.1%（模拟指令25±10℃） |
|
数 字 输 入 输 出 |
光耦隔离输入 |
7路,24V高低电平有效可设，输入功能可定义 |
|
集电极开路输出 |
2路，输出功能可定义 |
|
|
继电器输出 |
2路，常开触电，触电容量：感性，1.5A/250VAC，输出功能可定义 2路，常开、常闭双触点，触点容量：阻性，4.5A/250VAC或4.5A/ 30VDC；感性：0.4A/250VAC或0.4A/30VDC；输出功能可定义 |
|
模拟输入输出 |
模拟输入 |
2路，精度0.1%： 电压：-10V～+10VDC或电流：0~20mA可选信号 |
|
模拟输出 |
2路，精度0.1%： 电压：-10V～+10VDC或电流：0~20mA可选信号 |
|
编码器输入 |
PG卡电源 |
5V、12V，300mA |
|
PG卡信号 |
集开、推挽、差分、SIN/COS增量型、Endat绝对值 型、Resolver型 |
|
|
PG卡分频输 出 |
正交集开输出，分频系数2/4/8/16/32/64/128可设(选配) |
|
控 制 特 性 |
控制方式 |
V/F控制 |
开环矢量控制 |
闭环矢量 |
|
启动转矩 |
2.50Hz,150% |
0.5Hz,200% |
0.00Hz,200% |
|
|
调速范围 |
1:50 |
1:200 |
1:1000 |
|
|
稳速精度 |
± 2% |
± 0.2% |
± 0.02% |
|
|
转矩精度 |
±5%(闭环控制) |
|||
|
载波频率 |
2~8kHz；根据负载特性，可以自动调整载波频率 |
|||
|
频率设定分辨 率 |
0.01Hz（数字指令） ±0.06Hz/120Hz（模拟指令11bit +无符号） |
|||
|
运行命令通道 |
操作面板给定、控制端子给定、通讯给定 |
|||
|
频率给定通道 |
操作面板给定、数字量/模拟量给定、通讯给定、功能函数给定 |
|||
|
转矩提升 |
自动转矩提升，手动转矩提升 |
|||
|
V/F 曲线 |
用户自定义V/F 曲线、线性V/F 曲线和3种降转矩特性曲线 |
|||
|
自动电压调整 |
根据母线电压的波动自动调节输出PWM信号的占空比，从而减轻电网电压波 动对于输出电压波动的影响 |
|||
|
瞬停不停处理 |
瞬时掉电时，通过母线电压控制，实现不间断运行 |
|||
|
能耗制动能力 |
22kW及以下功率等级内置制动单元，外接制动电阻（选配）； 22kW以上功率等级外置制动单元（选配）； |
|||
|
直流制动能力 |
制动电流：0.0～120.0％额定电流 |
|||
|
特 色 功 能 |
参数拷贝 |
标准操作面板可实现参数上传、下载，有拷贝进度指示 |
|
过程PID |
可用于过程量的闭环控制 |
|
|
转矩控制功能 |
转矩/速度控制可通过端子切换，多种转矩给定方式 |
|
|
零伺服及位置控 制功能 |
可实现零速位置锁定，精确定位，位置控制 |
|
|
共直流母线 |
全系列可实现多台变频器共用直流母线供电 |
|
电 机 保 护 |
转子堵转 |
|
电机过载 |
|
|
电机过热（PTC） |
|
|
速度限制 |
|
|
转矩限制 |
|
变 频 器 保 护 |
输出电流限幅 |
|
转矩限制 |
|
|
变频器过载 |
|
|
IGBT I²t过载 |
|
|
输入电源欠压/过压 |
|
|
直流母线欠压/过压 |
|
|
IGBT过热 |
|
|
散热器过热 |
|
|
电源故障 |
|
|
+10V电源输出异常 |
|
|
模拟输入信号丢失（速度参考值丢失） |
|
|
通讯异常 |
|
|
编码器连接故障 |
|
|
自整定故障 |
|
环 境 条 件 |
使用场所 |
垂直安装在良好通风的电控柜内。不允许水平或其它的安装方式。冷却介 质为空气。安装在不受阳光直晒，无灰尘、无腐蚀性气体、无可燃性气 体、无油雾、无蒸汽、无滴水的环境 |
|
环境温度 |
-10～+40℃ |
|
|
温度降额使用 |
>40℃，每升高1℃，额定输出电流减少2%，最高50℃ |
|
|
海拔高度 |
<1000m |
|
|
高度降额使用 |
>1000m，每升高100m，额定输出电流减少1%（最高3000m） |
|
|
环境湿度 |
5～95%，不允许凝露 |
|
|
振动（运输） |
2≤f＜9Hz，3.5mm；9≤f＜200Hz，10m/s2；200≤f＜500Hz，15 m/s2 |
|
|
振动（安装） |
2≤f＜9，0.3mm；9≤f＜200Hz，1m/s2 |
|
|
存储温度 |
-40～+70℃ |
|
|
防护等级 |
IP00、IP20 |
|
控 制 面 板 |
类型 |
可移动 |
|
长度 |
1m(长度可定制最长5m) |
|
|
连接 |
RJ45 |
|
|
文本显示 |
4行 |
|
|
LED显示 |
4位 |
|
|
可视LED指示灯 |
4个 |
|
|
按键 |
9个 |
|
其 他 |
冷却方式 |
强制风冷 |
|
安装方式 |
柜内安装型 |
|
|
认证 |
CE |

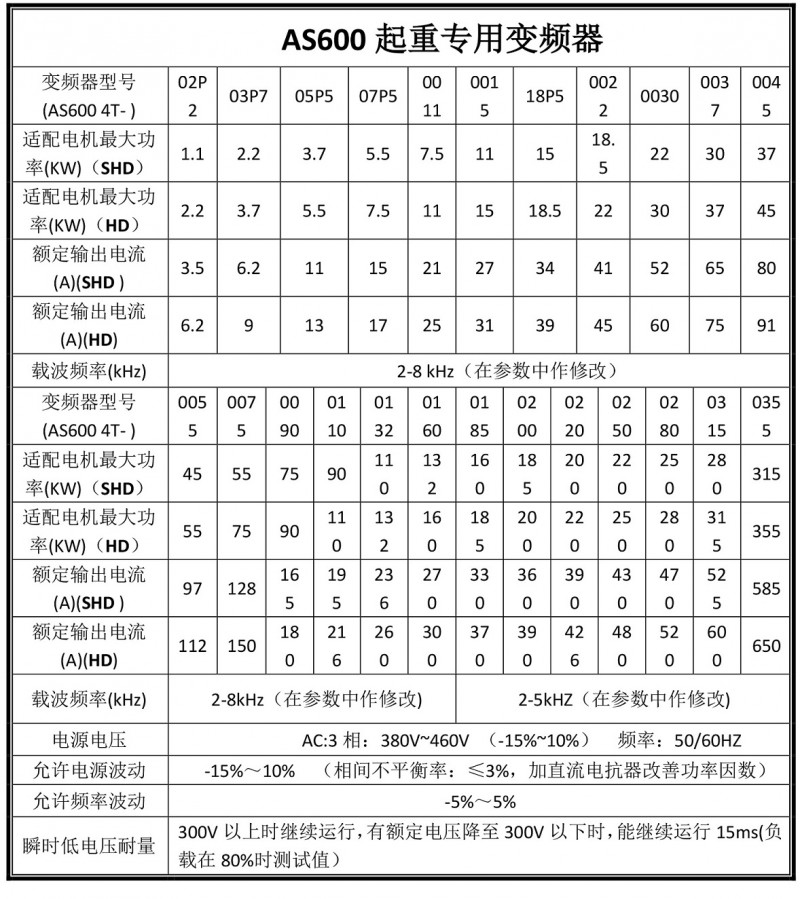

变频器规格系列
注：
1、*4极标准交流电机50Hz的额定功率，更高功率请联系我们。
必须检查电机铭牌，确保所选变频器与电机相匹配。
2、以上是在默认载波下的额定电流，<=15kW，载波频率为6k；<30kW，载波频率为5k；<=55kW，载波频率为4k；<=75kW，载波频率为3k；>75kW，载波频率为2k。
