大口径超声波水表（流量计）

大口径超声波水表（流量计），运用超声波时差原理来计量管内液体流量，采用工业级结构材料、高性能电子元器件、微功耗电路技术、编程技术和数字技术制造而成。其与机械式水表相比较具有精度和灵敏度高、量程比宽、双向流量均可测量、无需设置参数、无机械运动部件、无磨损无泄漏、几无压力损失、可靠性好使用寿命长、任意角度安装、可便捷可靠地实现数字远传等明显优点，是颠覆传统机械式水表的革命性产品，可广泛应用于自来水管网、小区、楼栋、用水大户的大流量供水计量。

【基本构成】

大口径超声波水表主要由铸钢或不锈钢表体（流量管）、超声波发生装置（超声波换能器组件）、超声波反射装置（反射支架和反射片）、积分仪(测量和计算模块）、通讯接口模块、电池等要件组成。

标配RS485或M-BUS通讯接口，接入远传系统即可实现用水数据远程抄收和产品运行监测。

【基本原理】

超声波流量传感器采取时差法对流量进行测量，即在测量通道的上游和下游分别安装一只超声波换能器（多通道设计可增加换能器数量配置），用于超声波信号的互为发射和接收。由于超声波信号与水流信号叠加，使声波在顺流和逆流时的传播速度不同，因此不同的换能器发射的超声波信号在水中的运行时间就不同，通过测量该时间的差值可计算出流体的流速，然后再换算成流量，从而实现流量的测量。

甲换能器向乙换能器发射一个超声波信号（顺流），同时乙换能器向甲换能器发射一个超声波信号（逆流），顺流和逆流的超声波信号在传输过程中形成一定的时间差，在标定的管径截面积和标准测量管长度的情况下，通过积分仪上的计算芯片计算出表的流量。

测量计算公式：

式中：V——系统使用的水量，单位为m3；

  qv——流经水表的水的体积流量，单位为m3/h；

 τ——时间，单位为h。

水在流动时存在不连续的扰动，这种不连续的扰动可以是悬浮的固体颗粒、气泡，也可能是小涡流，正是这些"异常点"成为了超声波反射界面，从而使超声波产生频移△f(多普勒效应)，频移△f是流速的线性函数。通过测量频移△f，即可测量管道内流速（或流量）。

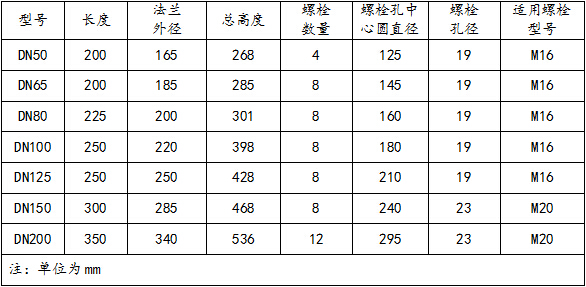

【规格尺寸】

【流量参数】

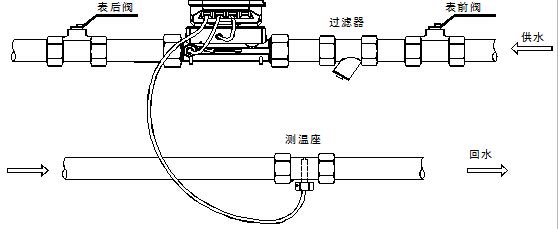

【安装说明及示意图】
