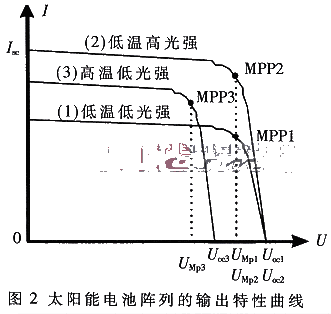

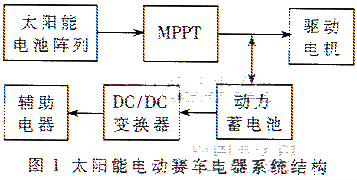

太阳能赛车是利用太阳能电池发电驱动的电动车。太阳能电动赛车的电器系统基本结构如图1所示。 MPPT(Maximum Power Point Tracker)即峰值功率跟踪器，是太阳能电池发电系统中的重要部件。众所周知，在确定的外部条件下，随着负载的变化，太阳能电池阵列输出功率也会变化，但是存在一个最大功率点Pm以及与最大功率点相对应的电压UMp和电流IMD。当工作环境变化时，特别是日光照度和环境温度变化时，太阳能电池阵列的输出特性曲线也随之变化，与之相对应的最大功率点也随之改变，如图2所示。通常来讲，太阳能电池输出特性曲线的变化与日光照度的变化是成比例的。但在实际应用中，日光照度的变化再加上工作温度的变化，使得太阳能电池输出特性的变化很复杂。

在太阳能发电系统中没有采用MPPT，而是直接把太阳能电池阵列与蓄电池并联工作时，由于阵列的输出状态受到电池、电机工作状态的限制，输出功率往往不在阵列的最大功率点。MPPT的作用是使太阳能电池阵列工作在最大输出功率点。它是高效率的DC／DC变换器，相当于太阳能电池输出端的阻抗变换器。 MPPT是太阳能车、太阳能发电系统、太阳能水泵上常用的功率提升部件。MPPT能使太阳能电池阵列的输出功率增加约15％～36％。

1 太阳能赛车的MPPT方案设计

本文所述MPPT是为清华大学“追日号”太阳能赛车研制的。“追日号”太阳能赛车的太阳能电池阵列总面积为6．67m2，最大输出功率为825W，开路电压在160V～170V之间，根据太阳能电池阵列输出特性试验，得到阵列最大功率点电压在129．6V～137．7V之间。由此确定蓄电池组由10个 12V／20Ah(5小时放电率)的铅酸蓄电池串联组成，额定电压为120V，工作电压在120V～140V之间。蓄电池工作电压在太阳能电池阵列的最大功率点电压附近。 MPPT要实现太阳能电池工作电压到蓄电池电压转换，其本身是需要消耗能量的；同时MPPT应用在“追日号”太阳能车上，它的重量将增加整车功率的消耗。如果MPPT的转换效率过低，应用MPPT所获得的太阳能电池阵列输出功率的增加有可能被MPPT本身消耗掉，甚至起反作用。在工作中，由于日光照度、温度等的变化，太阳能电池阵列的最大功率点(MPP)将随工作环境的变化而时刻变动着，MPPT必须随时监测阵列输出状态的变化，根据智能的控制策略判断最大功率点的位置，调整阵列的工作电压跟踪最大功率点电压，由此实现MPPT的功能。因此，MPPT不仅是一个高效率的DC／DC转换器，更是一个智能的控制系统。

1．1 MPPT的硬件设计

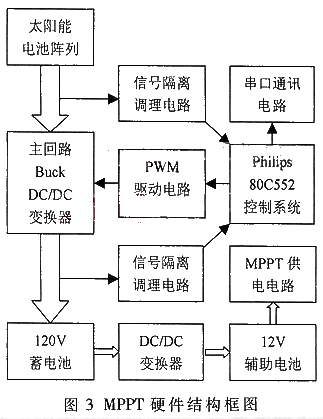

MPPT的硬件包括MPPT主回路、微处理器、信号调理电路、PWM驱动电路、电源、通信接口等六个部分。其硬件结构如图3所示。 MPPT的电压转换器采用Buck DC／DC转换器，以MOTOROLA场效应管作为电子开关器件；采用PWM控制方式，工作频率为16kHz。由上述的太阳能电池阵列电压与蓄电池电压可知，MPPT的Buck DC／DC转换器的降压比在0．6～1．0之间。在这个降压比范围内，MPPT的转换效率在86％～99％之间。由于采用了Buck DC／DC转换器，在太阳能电池阵列的工作电压高于蓄电池电压的情况下，通过调整BuckDC／DC转换器的占空比即可改变太阳能电池阵列的工作电压 [3]。MPPT的Buck DC／DC转换器的电感上L=4mH，临界负载电流Iok为： Iok=(Vout/2Lf)/(1-D) Iok|D=0.7=120V/(2%26;#215;4mH%26;#215;13kHz)(1-0.7)≈0.35A 当电流I0．35A、占空比D0．7时，

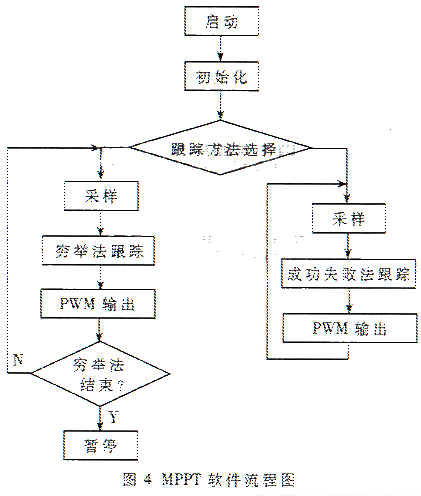

　　在场效应管开关的一个周期内，电感的电流是连续的，则Buck DC／DC转换器的降压比等于PWM控制信号的占空比。所以MPPT的控制策略是通过调整PWM的占空比D来调整Buck DC／DC转换器的降压比，以达到调整太阳能电池阵列工作电压为最大功率点(MPP)电压的目的。 MPPT微处理器的工作步骤是：首先采集MPPT主回路的电压及电流信号，然后根据最大功率点跟踪策略判断最大功率点的位置，确定PWM信号占空比D的值，最后输出PWM信号给驱动电路。微处理器是MPPT的控制核心，这里采用飞利浦80C552单片机来实现MPPT的控制。而且微处理器可以通过 RS232接口与PC机连接，实现MPPT和PC机之间信息的交换。在信号调理电路部分，设计了线性光耦电路来实现信号的隔离与放大，以保证微处理器部分免受干扰。
