余热回收节能技术

  余热包括高温废气余热、冷却介质余热、废气废水余热、高温产品和炉渣余热、化学反应余热、可燃废气废液的余热等。余热总资源约占其燃料消耗总量的17%-67%，可回收利用的余热资源约为余热总资源的60%，采用合理的技术，余热可用于发电、加热或制冷等，减少一次能源消耗。



工业窖炉烟气热量回收



工业窖炉广泛应用于钢铁、热电、冶金、水泥、陶瓷、化工等多种行业，如果窖炉直接排放的烟气热含量很高，可采用热交换器方式或蓄热炉方式进行余热回收。可由产生烟气的设备本身加以利用，如预热助燃空气、预热燃料或被加热物体。对那些无法在设备本身加以利用的，或者利用之后仍有剩余的热量，还可用来生产热水、蒸汽或用于发电。

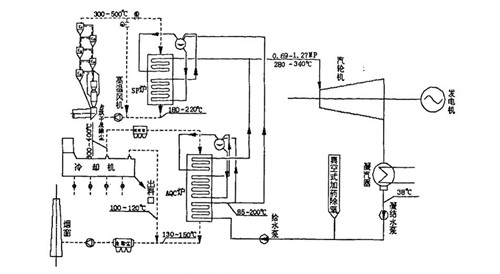

水泥生产线低温余热发电系统

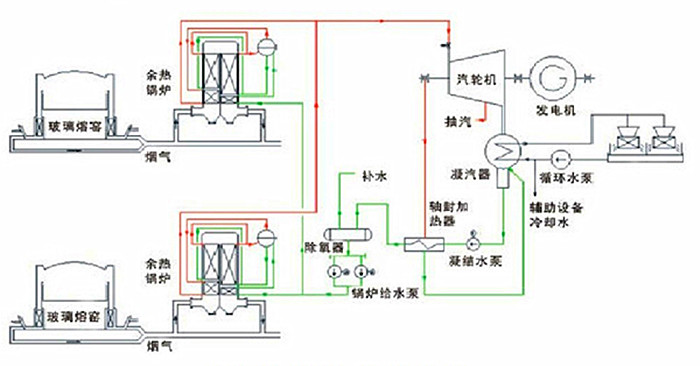

 玻璃焙窖余热回收利用系统

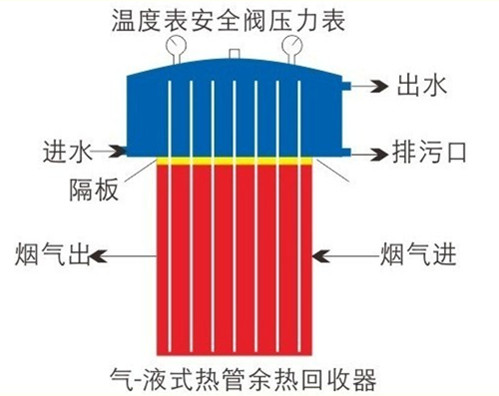

工业锅炉烟气热量回收

工业燃油、燃气、燃煤锅炉在正常情况下排烟温度一般不低于180℃，最高可达250℃，高温烟气排放不但造成大量热能浪费，同时也污染环境。对锅炉的烟气余热进行有效回收，可用来加热空气用作锅炉助燃风，或用于加热热水用作锅炉补水或生活用水。如果用回收的热量加热空气用作锅炉助燃风，可以节省4-18%的燃料，降低生产成本，又减少废气排放。



高温冷凝水热量回收



冷凝水余热回收主要是回收利用冷凝水的热量（包括闪蒸汽热量）和软化水，一般分开式余热回收和闭式余热回收两种。当用气设备疏水压力小于0.15MPa时一般可以采用开式余热回收，超过0.15MPa时一般采用闭式余热回收。



开式余热回收示意图  闭式余热回收示意图



工业废水、污水热能回收



很多工业企业的工业废水、污水含有丰富的热能，如果采用合理的方式有效回收，用于加热热水，变废为宝，即可降低污水处理成本，又减少热污染。工业废水、污水的热能回收一般可采用超导热管余热回收和三级余热回收两种方式。

超导热管余热回收是将导热性能非常好的导热管渗入热源中（工业废水或污水），热能从热源通过热管管壁传送给工作液，使低温区域的温度升高，潜余热能得到有效利用，节约能源。

三级废水污水余热回收是将富含热量的废水、污水通过水泵加压，依次注入三个串联的换热器，干净冷水通过三次换热过程，水温提高再流入保温水箱，供生产或生活用水。

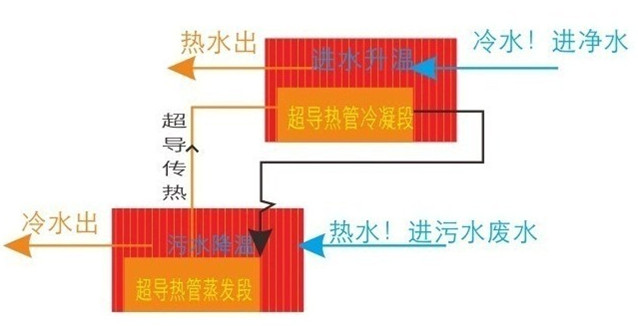

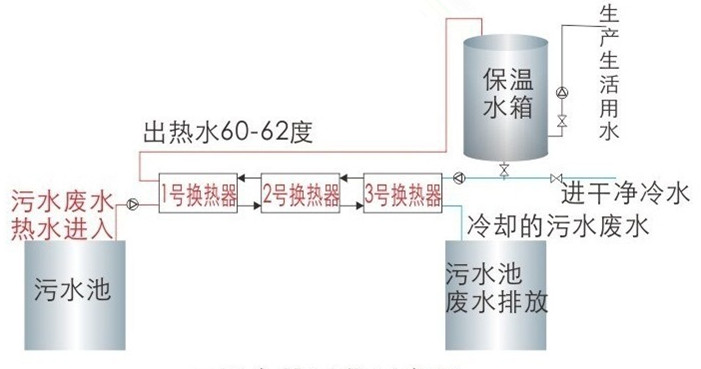

超导热管余热回收示意图 三级余热回收示意图







其它余热回收技术



除以上几种余热回收技术外，还有化工余热、冶炼煅烧余热等多种余热回收技术。
