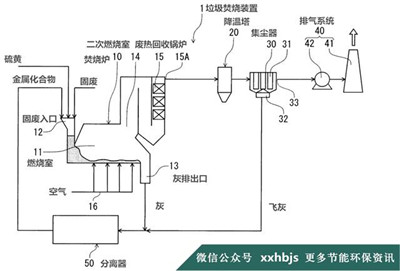

上图 装置图
固废焚烧装置1中含焚烧炉10、降温塔20、集尘器30、排气系统40和分离器50。
焚烧炉10含燃烧室11，上端设垃圾入口12，下端设灰分排出口13、二次燃烧室14、并连接废热回收锅炉15。
空气通过管道16供入燃烧室11。
固废从入口12进入燃烧室11，通过和空气的充分接触燃烧，在二次燃烧室14二次燃烧后产生的气体通过废热回收锅炉15进行热交换，然后通过排气管15A进入降温塔20，通过水对气体进行降温，达到集尘器30中的袋式过滤器或类似物可以接受的温度，同时防止二噁英的合成。
除尘器30，含有内置的袋式过滤器，清洁空气通过排气系统40排放，低飞灰和排出口13的灰飞收集后回到分离器50。

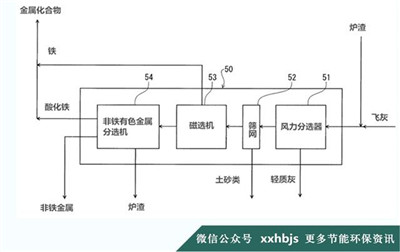

上图 分离器
分离器50中，风力分选器51、筛网52、磁选机53和非铁有色金属分选机54。
其中，非铁有色金属进行回收、铁和酸化铁组成的金属化合物和添加剂硫重新回到系统。
通过添加剂硫和金属化合物的共同作用，抑制氯化物，从而防止氯化物的腐蚀。其中金属化合物和硫生成的硫酸盐会想保护膜一样附着在传热管的表面，这样同样可以防止氯化物的对装置的腐蚀。
需要知道的金属氯化物的熔点/摄氏度：
氯化钾：776
氯化锌：283
氯化亚锡：247
pbCL2：501
需要用到的公式：
2KCl+SO2+H2O+1/2O2→K2SO4+2HCl
ZnCl2+SO3+H2O→ZnSO4+2HCl
SnCl2+SO3+H2O→SnSO4+2HCl
PbCl2+SO3+H2O→PbSO4+2HCl
其中，添加剂硫可以是硫，也可以是无机硫化物或有机硫化物，因为通过燃烧最终会形成硫氧化物，作用主要是为了改变氯化物，如：硫酸锌，硫酸铝，硫酸铵，硫酸钴，硫酸镍，硫酸氢铵，硫酸铁，硫酸氢钾，硫酸锰，硫酸铜，硫化铵，硫化氢，硫化铁，硫化铜，硫化镍，硫化钴，铬硫化物，硫醇，有机硫化物，有机二硫化物，噻吩及其同系物，有机硫化合物中的硫化橡胶等等。
