■ 概述
VED4-12户内中压固封式真空断路器（以下简称断路器）是中德联合研发制造的三相交流50Hz,额定电压为12kV的户内真空断路器，可供工矿企业,发电厂及变电站电气设施的控制及保护之用,广泛用于电厂、电网、石化、冶金、城市基础设施建设如钢铁企业、地铁、机场、楼宇等项目。VED4系列断路器已通过了荷兰KEMA试验站全部型式试验，性能优良，适用于智能也适用于智能中置式开关柜，并适用于频繁操作的场所。
■ 正常使用条件
1、环境温度不大于+40℃,不低于-35℃ ；
2、海拔高度≤1000m；
3、空气相对湿度：日平均值不大于95%,月平均值不大于90%；
4、地震烈度不超过8度；
注：偏离正常使用条件可与制造厂家协商解决。
|

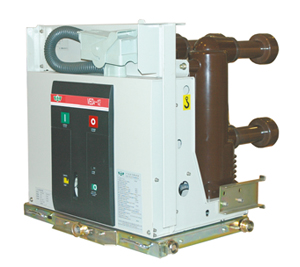

1250A，31.5kA VED4型真空断路器 |
4000A，40kA VED4型真空断路器 |
■ 主要技术数据
|
序号
|
项 目
|
单位
|
数 据
|
|
1
|
额定电压
|
kV
|
12
|
|
2
|
额定频率
|
Hz
|
50
|
|
3
|
额定工频耐受电压（1min） (对地、相间/断口)
|
kV
|
42/48
|
|
4
|
额定雷电冲击耐压（峰值） (对地、相间/断口)
|
kV
|
95
|
|
5
|
额定电流
|
A
|
1250～4000
|
|
6
|
额定短路开断电流
|
kA
|
25/31.5/40/50
|
|
7
|
额定短时耐受电流（4s）
|
kA
|
25/31.5/40/50
|
|
8
|
额定短路关合电流（峰值）
|
kA
|
63/80/100/125
|
|
9
|
额定峰值耐受电流
|
kA
|
63/80/100/125
|
|
10
|
额定短路电流开断次数
|
次
|
30
|
|
11
|
额定操作顺序
|
|
O-0.3s-CO-180s-CO
|
|
12
|
合闸时间/分闸时间
|
ms
|
≤100/≤60
|
|
13
|
额定操作电压
|
V
|
AC110/220 DC110/220
|
|
14
|
机械寿命
|
次
|
10000
|
■ 技术关键点
● 独特的固封设计：该真空极柱采用先进的自动压力凝胶工艺（APG）将小型化超低阻型真空灭弧室和主回路的其它零件直接固封在环氧树脂内，简化了极柱的装配工艺，防止了真空灭弧室导电回路连接螺栓由于运动中的振动而导致的松动，提高了可靠性。真空灭弧室表面不受外部机械力和外部环境的影响，进一步提高了极柱的电场分布状况。
● 优良的小型化超低阻型真空灭弧室：为固封极柱专门开发的高真空度小型化超低阻真空灭弧室，具有分断能力高、截流值小、绝缘恢复速度快的特点。
● 高性能的分闸缓冲器：采用了高性能的分闸缓冲器，大大减少了VED4型固封式真空断路器分闸时动触头过冲和动触头反弹幅值，大大减少了电弧重燃和重击穿的概率。
● 模块化设计的操作机构：不仅具有简单可靠，操作安全方便等特点，同时采用模块化结构，便于机构维护和检修。
■ 外形及安装尺寸
|
额定电流(A)
|
P (mm)
|
H (mm)
|
a(mm)
|
b(mm)
|
d(mm)
|
e (mm)
|
f(mm)
|
|
630～1250
|
150/210
|
275
|
280
|
406.5
|
502/652
|
540/690
|
640
|
|
1250～1600
|
210
|
275
|
280
|
406.5
|
652
|
690
|
640
|
|
1600～4000
|
275
|
310
|
294
|
406.5
|
852
|
890
|
735
|
注：额定电流≥2500A时带散热器，额定电流为4000A时开关柜需带强迫散热风机。
|
