■ 概述
|
ZKN-40.5中置式铠装开关设备是我公司自行研制开发的一种新型智能型、小型化、中置式结构的金属铠装开关设备，适用于三相交流50Hz电力系统，用于接受和分配电能，并对电路进行控制，保护及检测。
该开关设备可配置VED4-40.5 固封极柱中置式真空断路器、VEP型断路器,二次回路配置先进可靠的控制保护单元。该产品内部采用先进的APG环氧浇铸触头盒及套管、可靠的硫化绝缘管型母线，具有全绝缘设计，良好的电场分布。是技术先进、性能稳定、结构合理、使用方便、安全可靠的小型化配电设备。
|

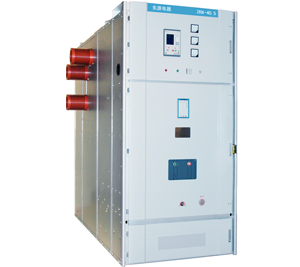

ZKN-40.5中置式铠装开关设备
|
■ 正常使用条件
1、环境温度：上限+40℃，下限-35℃（允许在-45℃时储运）；
2、海拔高度：不超过1000m（高原型3000m）,当海拔超过1000m时，应特别提出；
3、相对湿度：日平均值不大于95%，月平均值不大于90%；
4、地震度不超过8级；
5、安装在无火灾、无爆炸危险、无严重污秽、无化学腐蚀气体及剧烈震动的场所。
有特殊使用条件时请与本公司协商。
为防止凝露现象，开关柜内设有板式加热器，当开关设备处于备用和运行状态下，用户应保证加热器全天候投入使用。
■ 技术参数
|
序号
|
名 称
|
单位
|
参数
|
|
1
|
额定电压
|
kV
|
40.5
|
|
2
|
额定频率
|
Hz
|
50
|
|
3
|
额定绝缘水平
|
1min工频耐受电压(对地、相间/断口）
|
kV
|
95/118
|
|
雷电冲击耐受电压(对地、相间/断口）
|
kV
|
185/215
|
|
4
|
额定电流
|
A
|
630、1250、1600、2000、2500
|
|
5
|
额定短路开断电流
|
kA
|
25、31.5
|
|
6
|
额定短路开断电流（峰值）
|
kA
|
63、80
|
|
7
|
额定短路关合电流
|
kA
|
25、31.5
|
|
8
|
额定峰值耐受电流
|
kA
|
63、80
|
|
9
|
辅助控制回路额定电压
|
V
|
AC或DC 110/220
|
|
10
|
防护等级
|
|
IP4X（断路器门打开或隔室内为IP2X）
|
■ 技术关键点
●采用一体化立体结构设计，产品外形美观。
●采用中置式的结构设计，既避免了变电站安装地坪对电联接的不利影响，又不失维护时移动的方便。中置式的设计大大减小与可移开式断路器配合时动静触头之间的电动排斥力的力臂，增强一次导电回路可移动电联接的动热稳定性。
●配装高性能的VED4-40.5固封极柱中置式真空断路器小车，采用底盘推进，实现了40.5kV开关设备真正意义上的中置式。
●采用AGP工艺的复合绝缘结构及环氧硫化工艺的绝缘母线，采用新型带相间绝缘隔板的触头盒及电流互感器，带电部件全绝缘密封，采用硫化管型母线，进一步改善了柜内电场分布，绝缘强度高。
●高可靠性、全机械闭锁。

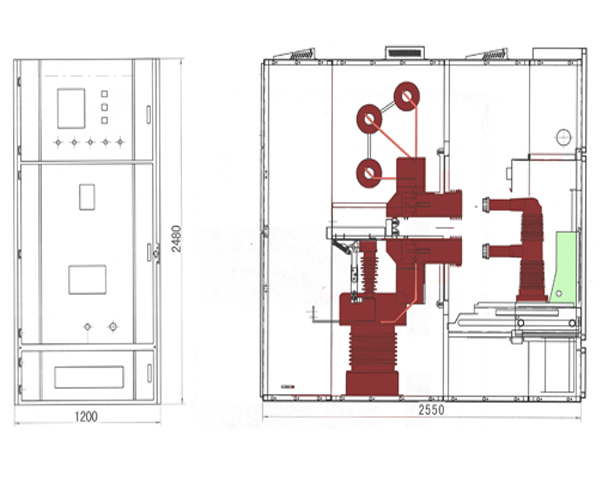

■ 外形结构示意图
|
