▼概述
辐射型散热器平板组合器件，是采用平板元件经过压接装置和散热器接合形成一种新型的中大功率组合器件，该器件的特点是具有体积小、重量轻、结构紧凑、安装使用方便。由于器件采用辐射型散热器，器件风阻小。散热器采用挤压型材，密度高，热阻小，因此其散热效果好。在压接装置上采用蝶形弹簧和不锈钢支架组成压力组件，使压接的元件受力强度弹性好，抗震性强，可靠性得到提高。
辐射型散热器平板组合器件，由于可以通过接线的变化和器件的形式选择，组成各种变流装置的整流电路，通过器件的数量选择，可形成单相，三相电路，通过器件的可控和整流的选择可形成全控、半控、整流。在变换单臂的接线方式后可形成反并联器件代替双向晶闸管，亦可形成逆导型器件，由于其方便的变化形式，可广泛用于各种规格的晶闸管焊机中，亦可用于各种变流装置的调速、调压、电子开关等电路中。

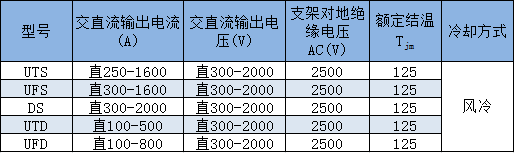

▼主要技术参数

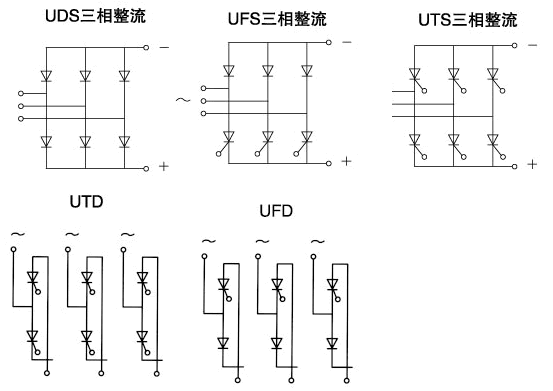

▼电路形式

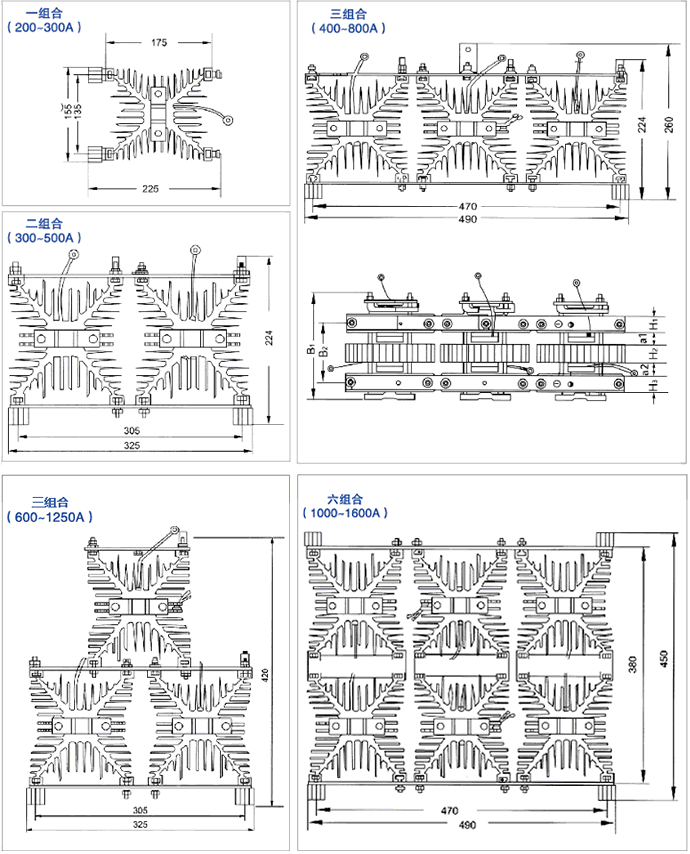

▼外形尺寸和组合型式
