ZK-SDL水动风机节电系统

2014-07-22    来源:中国节能网
0
[ 导读 ]:【1.水动风机节能技改】   利用原冷却循环水系统中的富裕水能驱动水轮机,替代电机,带动冷却塔风机转动,取消电机耗能达到节能的目的。其

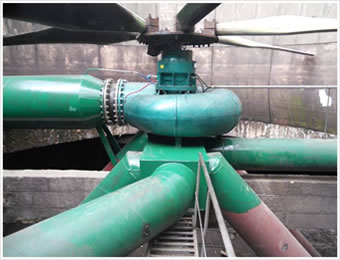

【1.水动风机节能技改

  利用原冷却循环水系统中的富裕水能驱动水轮机,替代电机,带动冷却塔风机转动,取消电机耗能达到节能的目的。其整个过程可视为:回收富裕动能-转化为机械能-代替电能节约电能。
  水动风机节能技改是在不改变原有循环水运行工设备况的条件下,有水轮机取回循环水冷却系统中的富裕水流能量,达到降低能耗,提高企业经济效益的目的。
  本项目适用于化工、制药、化肥、冶金、发电、塑胶、油田、造纸、轻工、制盐、焦化煤气、型材加工、电镀、电子、纺织、印染、卷烟、食品、包装、印刷等行业以及科研单位、民用建筑等;

【2.改造后的承诺】

1-温差不减小 2-水泵电流不增加 3-风机转速变化在±5转;

【3.改造能量来源】

  每化工设备在单位时间内的产生的热量是一定的,需要一定的水量把热量带走转移到空气中去,满足生产需求。 1,每个循环水系统中的水量很难被精确的计算出来,工艺工程师计算系统水流量时,为了安全生产及个方面的因素考虑都会在满足最大需求水量的基础上加至少 10%-20%的余量来确定水泵的流量---------整个系统中的水量一定是富裕的。 2,在整个循环水系统中,每段水管、弯头都有一定的阻力,冷却塔的位置高低、换热部件的阻力、及压力要求都会在系统中产生阻力,这些阻力也不能很精确的计 算出来,所以工艺工程师计算的阻力值只是一个大概的数据,根据这个数值在确定水泵的扬程时,考虑更安全的满足生产需求,就在满足所计算出的阻力数值的基础 上至少加10%-20%的余量来选型--------整个循环系统中扬程一定是富裕的。 富裕的流量及扬程就是我们可利用的富裕能量。

【4.传统塔与水动能塔比较】


比较项目

传统冷却塔

水动能回收冷却塔

每百吨循环水每小时消耗4-6度电,按1000m3/h标准配置,电机功率为38.5KW,
耗电:38.5KW×24小时×330天=337,260度。

无需耗电

运 行 费 用

电机和减速箱日常管理和维修保养成本费根据普查计算出最低的日常管理和维修保养成本:12元/ m3/年
(即:12元/ m3/年×2000m3/h=24,000元/年)

无电机、减速机维修成本,水轮机10年免费维护。

可  靠  性

电机、减速机故障率高,需经常做维护保养,可靠性差

无电机、减速机,可靠性好

安全性

需加配防爆电机

可在任何需防爆的区域内工作

环  保

对环境有飘水、噪声方面的影响

无污染

制冷效果

适用性

适用于任何需要机械通风的冷却塔场合

适用于任何需要机械通风的冷却塔场合

结  构

结构复杂,有电机、减速机、控制柜、电缆、电缆桥架

结构简单,无电机、控制柜、电缆、电缆桥架。水轮机直接带动风机运行

机械噪音

70-90dB(A)

≤75dB(A)

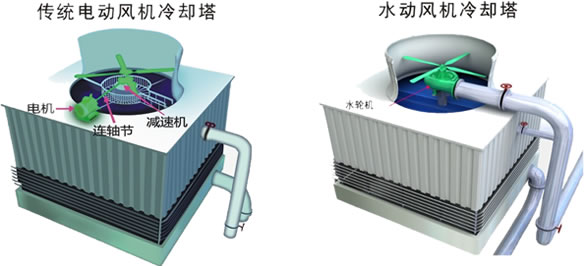

【5.改造前后模拟效果图】

水轮机取代传统冷却塔中的电机、连轴节、减速机、达到节电效果

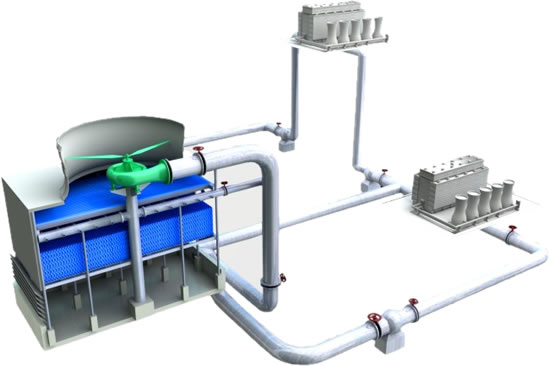

【6.改造后系统效果图】
